【Mechanical】半径・直径寸法の「R」「Φ」を消すには

対象製品 ： IJCAD Mechanical 2016 以降

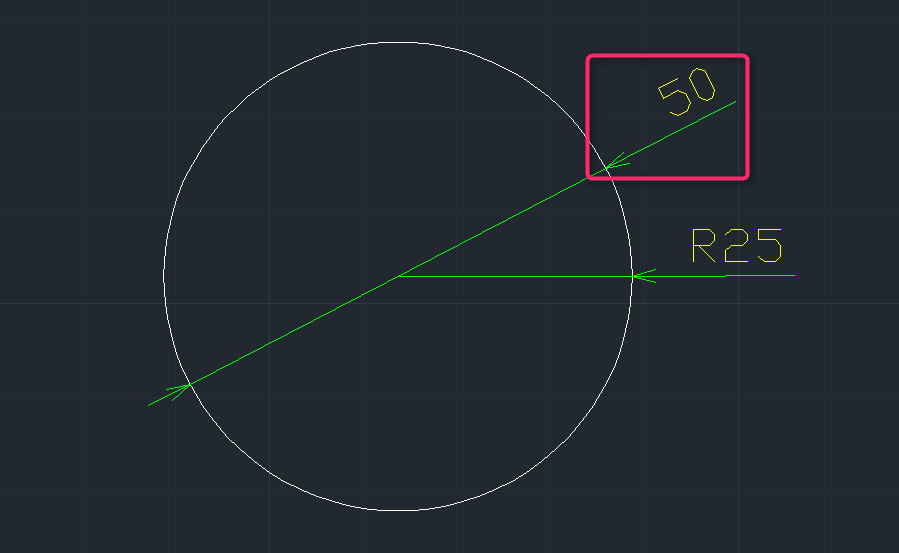

半径寸法、直径寸法を記入する際、接頭表記の「R」「Φ」を消して非表示にすることが可能です。

以下の手順で操作します。

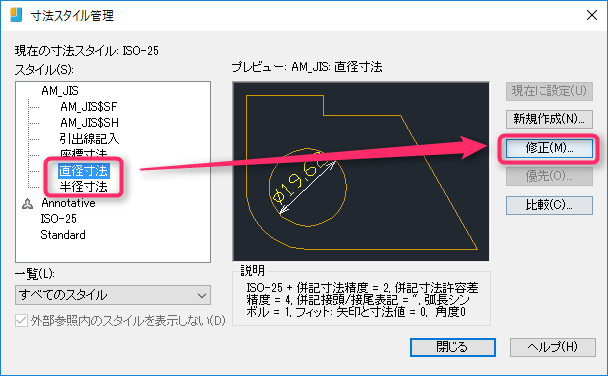

1. 寸法スタイル管理（DIMSTYLE）コマンドを実行
2. スタイルを選択し「修正」をクリック

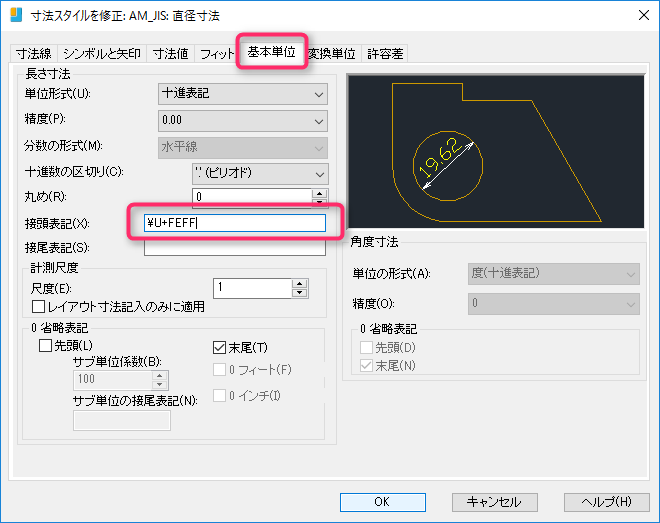

3. 「基本単位」タブの「接頭表記（X）」に「\U+FEFF」または「スペース（空白）」を入力
   　（\U+FEFFは、幅の無いスペースを意味するユニコードです）
4. 「OK」「閉じる」でダイアログを閉じる
