【Mechanical】半径・直径寸法の「R」「Φ」を消す方法

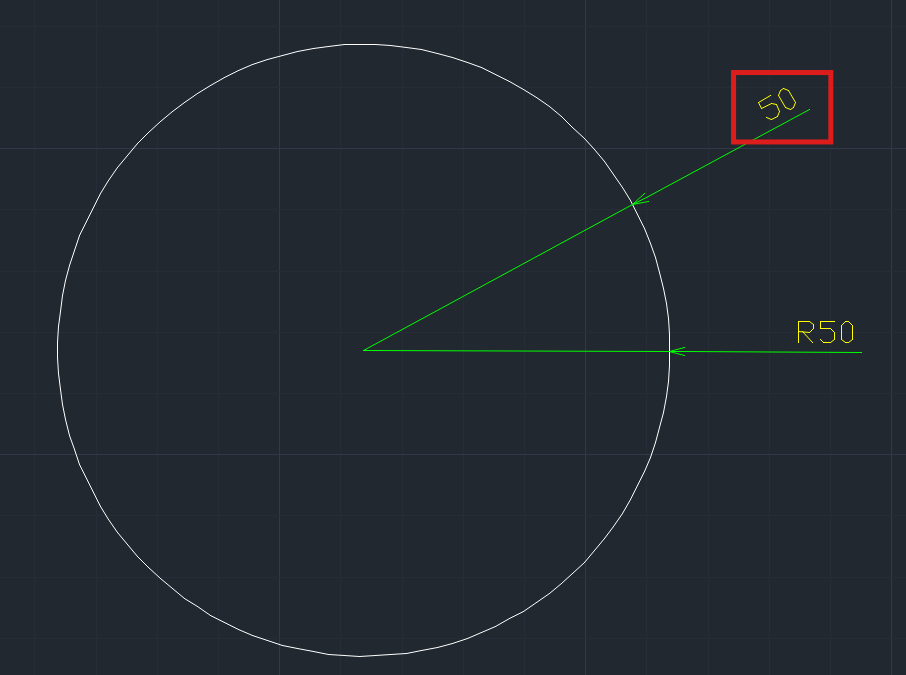

半径寸法、直径寸法を記入する際、寸法スタイル管理とスーパーディメンジョンダイアログより接頭表記の「R」「Φ」を消して非表示にすることが可能です。

以下の手順で操作します。

寸法スタイル管理

１．寸法スタイル管理(DIMSTYLE)コマンドを実行します。

２．スタイルを選択し「修正」をクリックします。

３．「基本単位」タブの「接頭表記（X）」に「\U+FEFF」または「スペース（空白）」を入力します。
　（\U+FEFFは、幅の無いスペースを意味するユニコードです）

４．「OK」「閉じる」でダイアログを閉じます。

スーパーディメンジョン

この手順は、Mechanical標準設定(GMOPTIONS)コマンドで「寸法設定」の「寸法テキストエディタを表示」を「常に」としている場合に有効です。

１．スーパーディメンジョン(GMPOWERDIM)コマンドを実行します。

２．半径(R)または直径(D)を選択します。

３．対象となる円、円弧、線分を選択し任意の位置でクリックします。

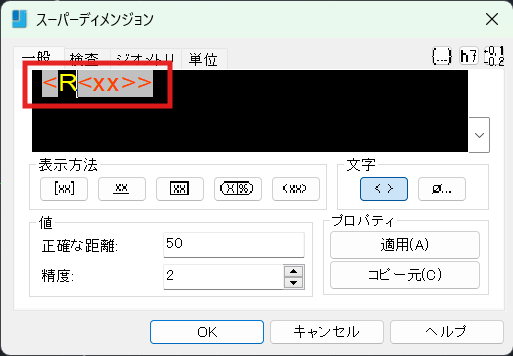

４．スーパーディメンジョンダイアログが表示されるので、「R」または「Φ」を削除します。

５．「OK」でダイアログを閉じます。

６．終了(X)で終了します。

既に作成されている半径寸法、直径寸法の場合は、半径寸法、直径寸法をダブルクリックすることでスーパーディメンジョンダイアログが表示されます。
