対象製品 ： IJCAD 2016 以降
IJCAD 2022 以降

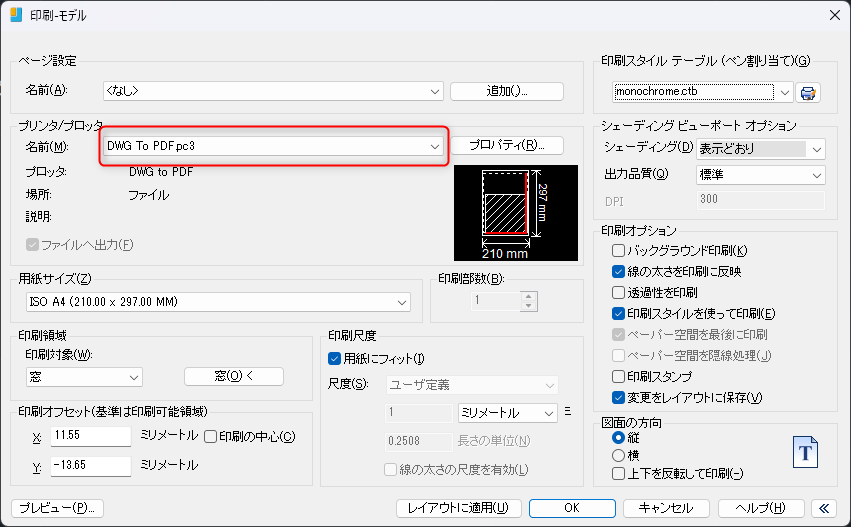

IJCAD 2022以降では、DWG To PDF.pc3にて出力を行うことで、
横書き用のTrueType フォント（MS ゴシック、など）を使用して作成されている文字は
文字検索が可能です。
縦書き用 TrueType フォント（＠MS ゴシック、など）を使用して作成されている文字や
SHXフォントを使用して作成されている文字については、
文字としてではなく線や塗りつぶしの図形として書き出しされます。
IJCAD 2016～IJCAD 2021
IJCAD 2021以前の製品によるPDF への出力で、図面内の文字データを PDF で文字として認識できる形で出力するには、ThirdParty Pdf Plot Driver.pc3 のプリンタドライバを使用して出力します。
なお、PDFに文字として出力されるデータの前提条件は次のとおりです。
- 横書き用のTrueType フォント（MS ゴシック、など）を使用して作成されているもの。
- 文字幅が 1.0 のもの。
- 傾斜角度が 0.０ のもの。
- 対象図形：１行文字、マルチテキスト、寸法、ブロックの属性値
つまり、以下のような状態の場合は、文字としてではなく線や塗りつぶしの図形として書き出しされます。
- 縦書き用 TrueType フォント（＠MS ゴシック、など）を使用して作成されている文字。
- SHXフォントを使用して作成されている文字。
- 文字幅が 1.0 以外のもの。
- 傾斜角度が 0 以外のもの。
ThirdParty Pdf Plot Driver.pc3 のプリンタドライバは初期状態では追加されていませんので、プロッタの追加で、[マイコンピュータ]を選択して 「製造元欄 = Adobe」、「モデル欄= ThirdParty Pdf Plot Driver」を選択して追加します。
プリンタの追加の仕方は、PNG、TIF、WMF,EMF などに書き出すプリンタを追加する。 を参照。
