対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- バルーンオブジェクトの矢印やバルーンタイプの設定を変更する方法を案内します。
- Mechanical 標準設定(GMOPTIONS)コマンドから設定が可能です。
バルーンオブジェクトの、表示設定はMechanical 標準設定(GMOPTIONS)コマンドから変更が可能です。
以下の手順で操作します。
１．Mechanical 標準設定(GMOPTIONS)コマンドを実行します。

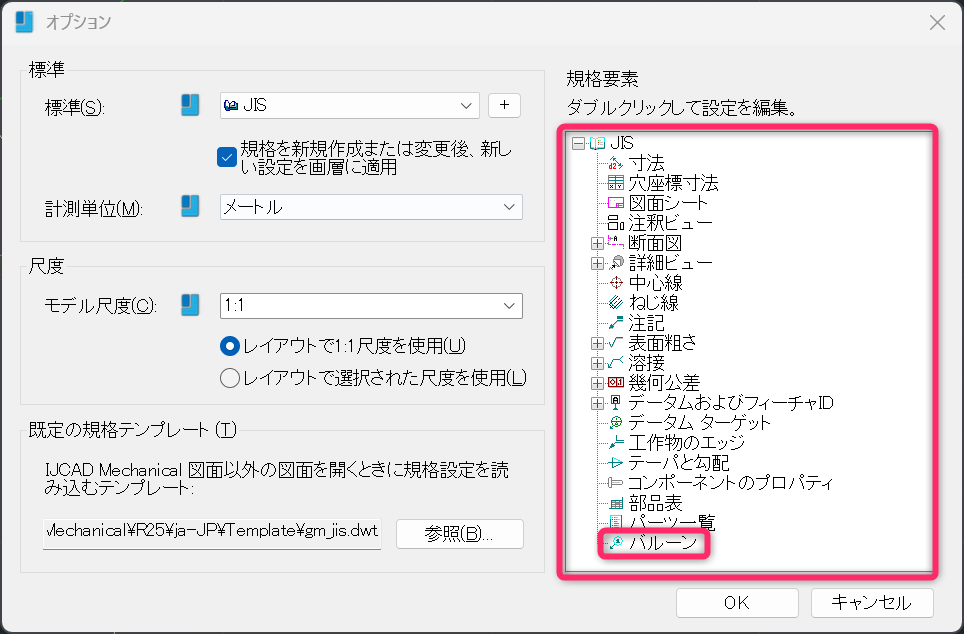

２．「規格要素」内の「バルーン」をダブルクリックします。

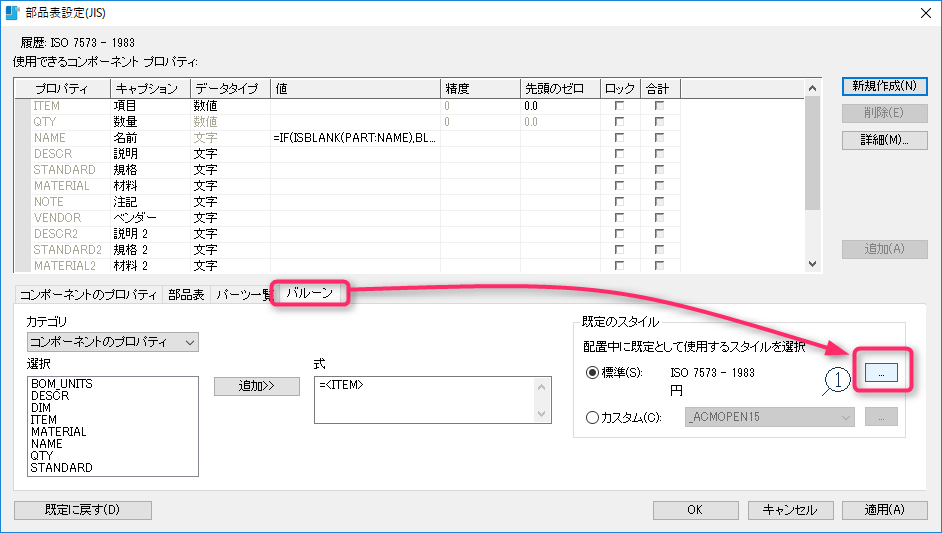

３．「部品表設定（規格名）」のダイアログで、「バルーン」タブ-「既定のスタイル」の「標準」にある「…」を選択します。

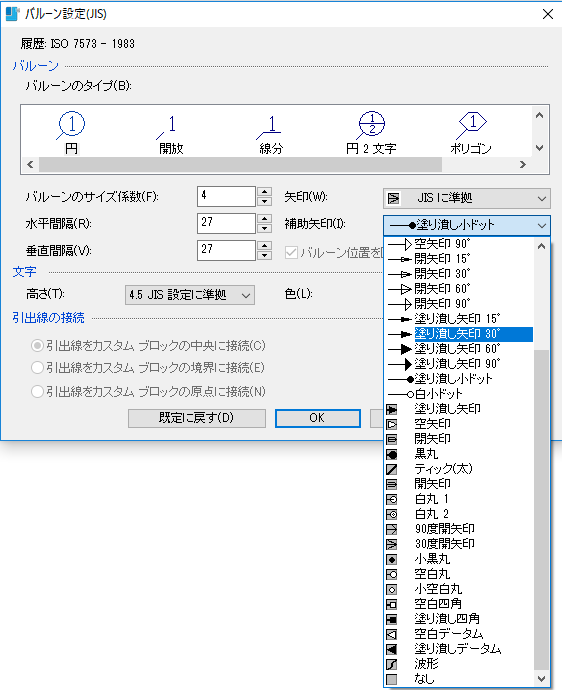

４．「バルーン設定（規格名）」ダイアログで、バルーンのタイプや矢印の種類等を選択します。
