- この記事では、印刷スタイルでモノクロ（monochrome.ctb等）を設定しても一部のオブジェクトがカラーで印刷される原因と解決策を解説しています。
印刷の際に、印刷スタイルで「monochrome.ctb」を指定してモノクロ印刷（白黒）を行ったのに、一部のオブジェクトが黒ではなくカラーで出力されると言う場合は、以下の点を確認して下さい。
- オブジェクトの色や画層の設定が、インデックスカラー以外になっていないか確認する。
説明
図面が色従属印刷スタイル（CTBタイプ）の場合、「インデックスカラー」の255色に対する個別の色や太さなどの設定を行うようになっています。その為、オブジェクトや画層の色設定が「True Color」、「カラーブック」のインデックスカラー以外の色で設定されている場合、印刷スタイルの対象に含まれない色になります。
したがってモノクロ印刷する場合は、対象のオブジェクトや画層の色を「インデックスカラー」のいずれかで設定しておく必要があります。

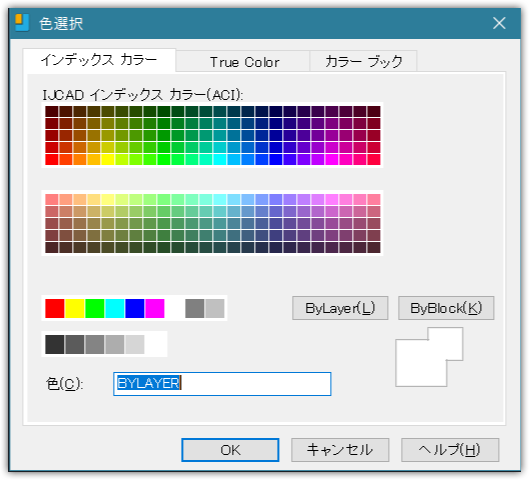

▼ 色従属印刷スタイルの対象色 ▼
インデックスカラータブで選択された色は色従属印刷スタイルの対象。

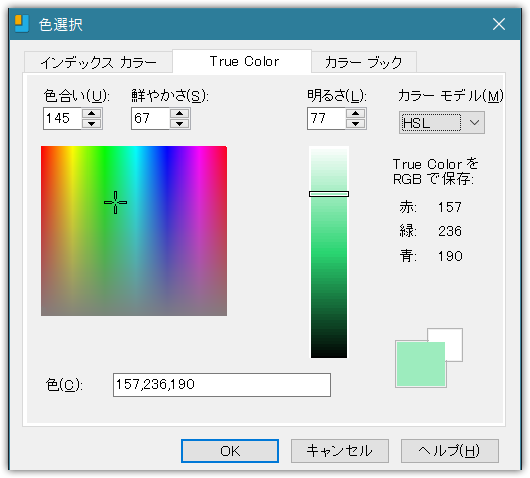

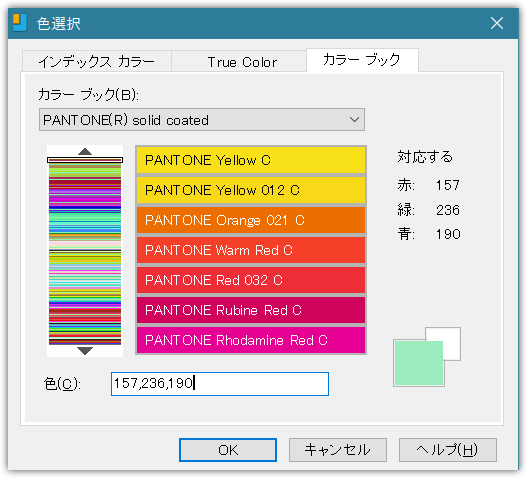

▼ 色従属印刷スタイルの非対称色 ▼
Truecolorタブ、カラーブックタブで選択された色は色従属印刷スタイル対象外。
