対象製品：IJCAD Mechanical / Mechanical+ 2022 以降
IJCAD Mechanical / Mechanical+ 2022 にて、エンティティフィルタ及びフィルタオプションに対応しました。
エンティティフィルタを有効にすることで、フィルタオプションにて設定しているオブジェクトに対して、オブジェクトスナップが効かないようにすることができます。
デフォルトでは寸法にオブジェクトスナップが効かない設定となっているため、寸法に対してオブジェクトスナップを使用したい場合、以下のいずれかの方法にて設定を変更してください。
方法１：寸法のフィルタオプションのみ解除する方法
- GMPOWERSNAP[スーパースナップ]コマンドを実行

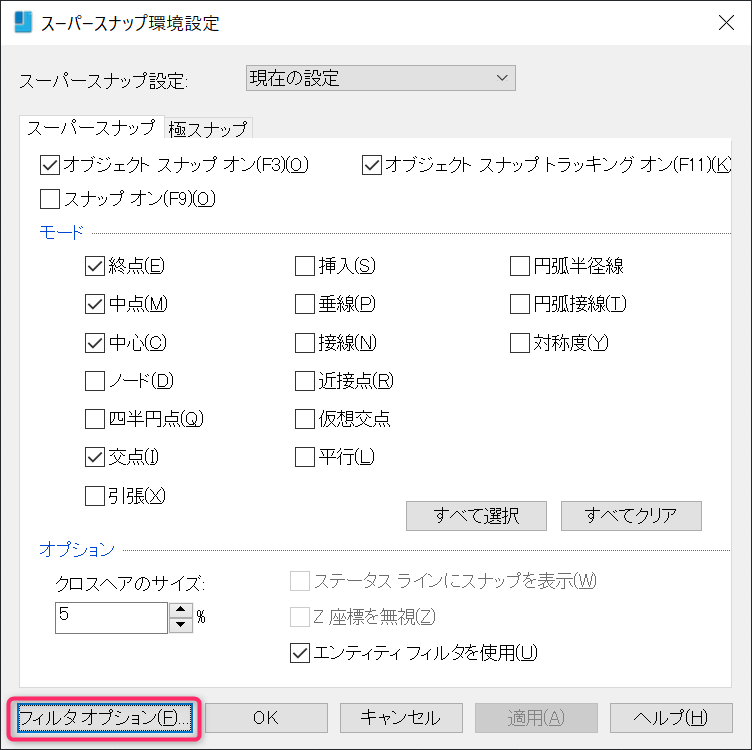

- [フィルタオプション(F)…]をクリック

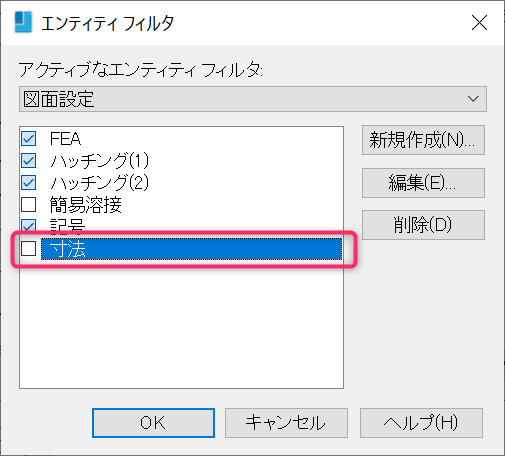

- 「エンティティ フィルタ」ダイアログが開いたら、「寸法」からチェックを外して[OK]
- [OK]にて「スーパースナップ環境設定」ダイアログを閉じる
→寸法線に対してオブジェクトスナップが可能かご確認ください。
方法２：エンティティフィルタ自体をオフにする方法
- GMPOWERSNAP[スーパースナップ]コマンドを実行
- 「エンティティフィルタを使用」からチェックを外す
- [適用]と[OK]にて「スーパースナップ環境設定」ダイアログを閉じる
→寸法線に対してオブジェクトスナップが可能かご確認ください。
