【Mechanical+】IJCAD Mechanical+ には断面を計算する機能が2種類ありますが、違いは何ですか？

対象製品 ：IJCAD Mechanical+

IJCAD Mechanical+ には、断面2次モーメント[INERTIA コマンド]と断面性能計算[SECTIONMODULUS コマンド]といった、断面の計算に関連するコマンドが2種類あります。

これらのコマンドは、それぞれ以下のように使い分けます。

断面2次モーメント[INERTIA コマンド]

以下の場合は、断面2次モーメント[INERTIA コマンド]の使用をおすすめします。

• 荷重方向に対する断面2次モーメント(I1,I2)を計算したい場合
• 梁荷重計算をしたい場合 梁荷重計算[DEFLINE コマンド]を実行する場合には、INERTIA コマンドで計算した断面2次モーメントの結果の表が必要です。断面性能計算[SECTIONMODULUS コマンド]の結果を使用して、梁荷重計算を行うことはできません。

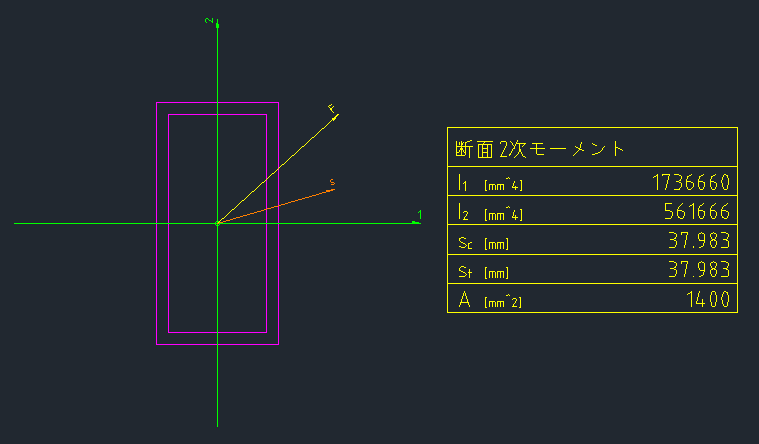

断面2次モーメント[INERTIA コマンド]の結果

断面性能計算[SECTIONMODULUS コマンド]

以下の場合は、断面性能計算[SECTIONMODULUS コマンド]の使用をおすすめします。

• 断面2次モーメント(Ix,Iy)を計算したい場合
• 断面係数を計算したい場合

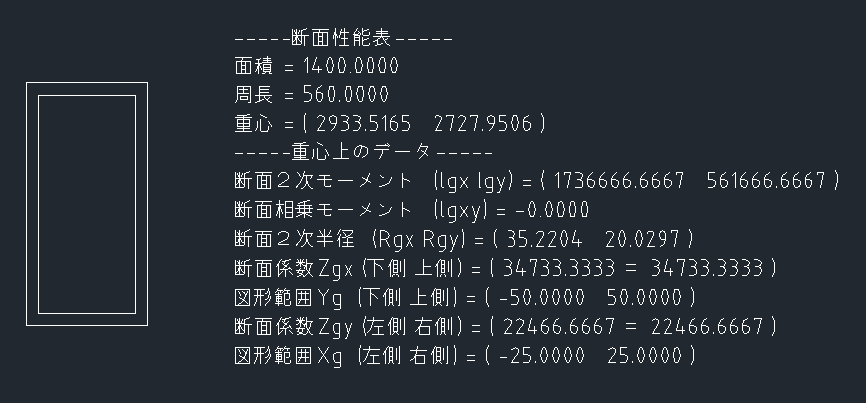

断面性能計算[SECTIONMODULUS コマンド]の結果

※各コマンドの詳細な説明は『IJCAD計算機能マニュアル』をご覧ください。
