💡 この記事のポイント
- 寸法線の端点にオブジェクトスナップが反応しない場合の対処法を解説しています。
寸法線の端点がスナップできない場合、
オプションダイアログの「延長寸法を無視する」にチェックが入っている
可能性があります。以下の手順より、チェックを外してください。
手順
1. オプション(OPTIONS)コマンドを実行してください。
2. オプションダイアログより「作成」タブをクリックします。

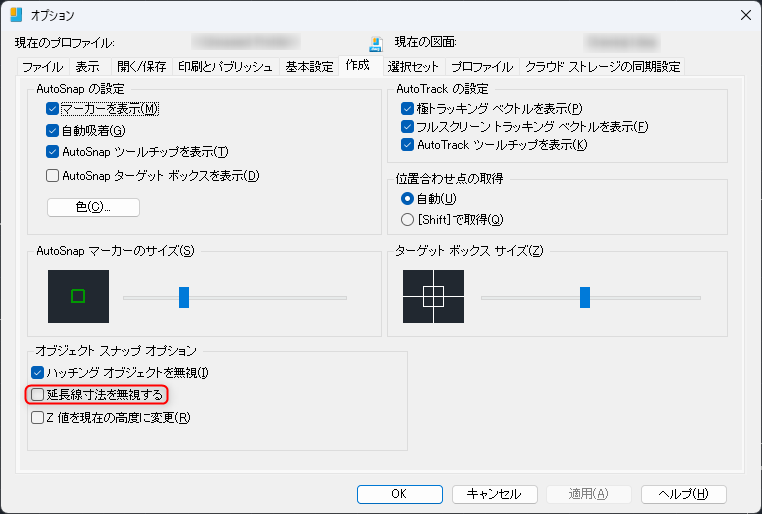

3. 「延長線寸法を無視する」のチェックを外してください。

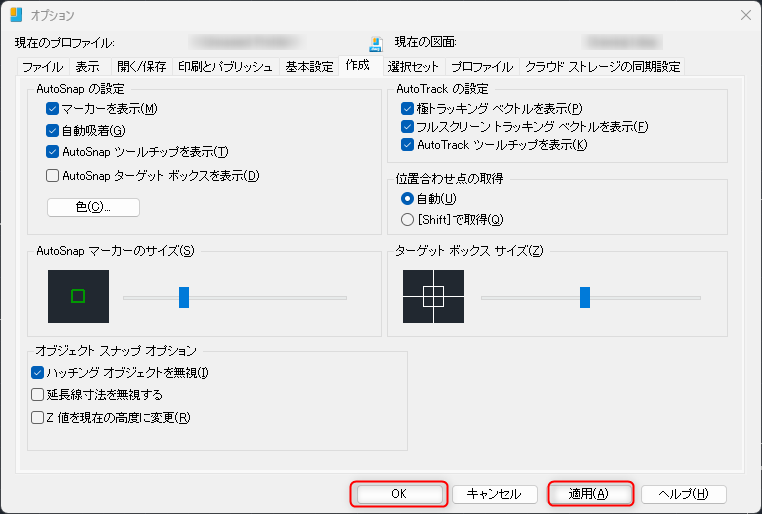

4. 「適用」 をクリック後、「 OK 」をクリックしてください。
5. 寸法線の端点をスナップできるようになります。
