イメージの貼り付けについて

更新 : 2016-11-02 07:38:50 UTC

対象: IJCAD 2013 以降

IJCAD では全てのグレードで、イメージを参照や OLE による貼り付けか可能です。



OLE による貼り付け

OLE による貼り付けは、他のソフトウェアでもよく使用される方法です。

ビットマップ(.bmp)や、.jpg, .png, .gif 等のファイルをペイントなどイメージ編集ソフトで表示して範囲選択してコピー(多くの場合CTRL+C)し、IJCAD で貼り付け (CTRL+V) を行います。

貼り付けられたイメージは、図面ファイル内にデータとして保存されますので、図面のファイルサイズは貼り付けたイメージのサイズに応じて大きくなるため、パフォーマンスに影響が出る事があります。

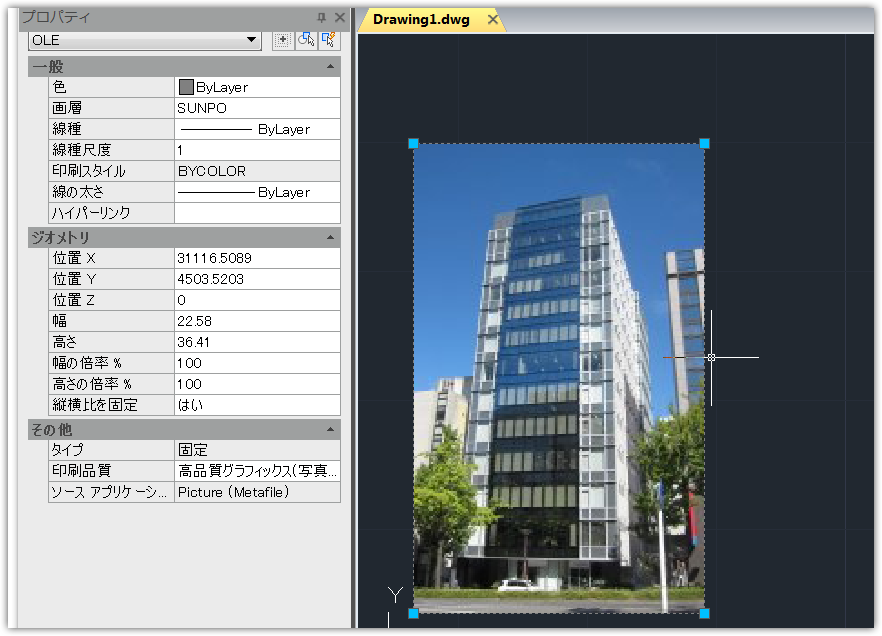

OLE による挿入例



イメージ参照によるアタッチ(貼り付け)

 イメージ参照によるアタッチは、イメージ管理コマンドで、イメージをアタッチするか、DesignCenter からイメージをダブルクリックすることで、ファイル サイズをあまり大きくせずに、図面にイメージを配置することができます。

外部参照と同様に実際のイメージデータは図面ファイルの外にあり、イメージファイルへのパスによって図面ファイルにリンクされます。
リンクされたイメージのパスやロードの状態は、いつでも変更したり削除することができます。
また、リンクは、絶対パスや相対パスでの指定が可能です。

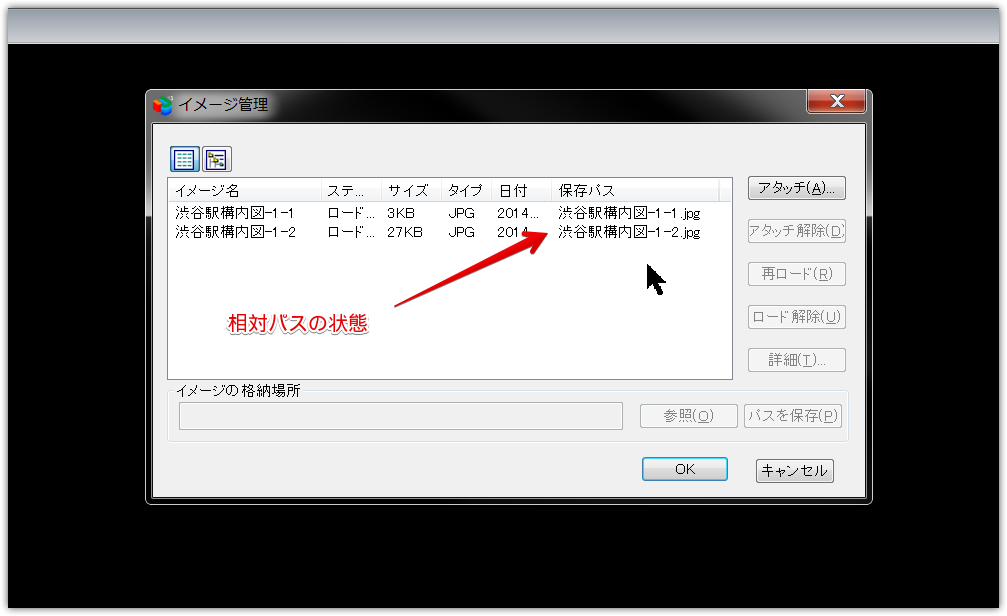

イメージ参照のアタッチ例

MEMO: イメージ参照での注意点は、図面データを外部に渡す際にイメージデータも合わせて渡す必要があるという点です。参照されるイメージファイルがない状態で図面ファイルを開くと、アタッチされた場所にイメージの枠が表示される状態になります。(IJCADやAutoCADの場合。)
