DWG図面をJWW形式で書き出す

更新 : 2019-10-28 09:01:46 UTC

対象製品:IJCAD 2014 以降 (STD以上のグレード)

【注意】
JWW ファイルへの書き出し機能は、レイアウトビューポート内の図形の書出しに対応しておりませんので、レイアウトの常態でJWWファイルに書き出ししたい場合は、「レイアウトをモデルに書き出し」機能や「PDF出力」後にPDF読み込みするなどの処理をして、モデル空間の図面ファイルを作成してからご利用下さい。

IJCAD 2017 以降

  1. DWG図面を開く
  2. JWWEXPORT(JW_CAD書き出し)コマンドを実行する
  3. 「名前を付けて保存」ダイアログで、保存先とファイル名を指定し、「保存」を押下
  4. 「位置を指定 または」と表示されたら、右クリックからオプションメニュを実行する__________.png
  5. 必要に応じて、書き出す範囲、用紙種類、図面の尺度を選択する(デフォルトのままでいい場合は、Enterを押下)
  6. 手順2で指定した場所に、ファイルが書き出されます

IJCAD 2016 以前

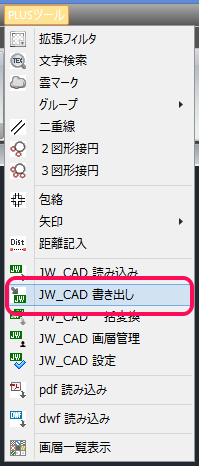

  1. DWG図面を開き、【PLUS】-【JW_CAD書き出し】をクリック。

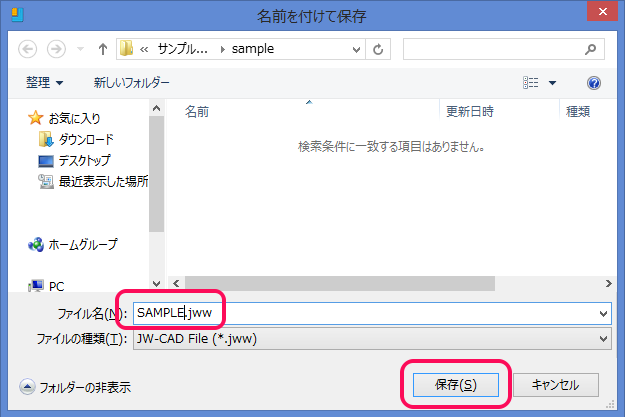

  2. 「名前を付けて保存」ダイアログで、保存先を選択、ファイル名を入力、[保存]をクリック。

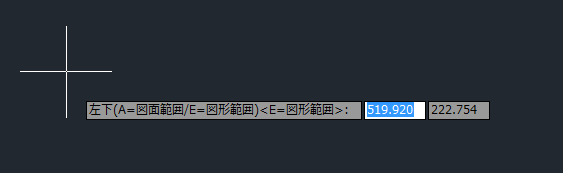

  3. オプションメニュから、書き出す範囲を選択。(デフォルトのままでいい場合は、Enterを押下)

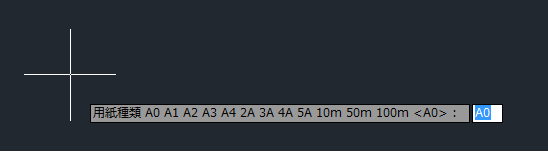

  4. オプションメニュから、用紙種類を選択。(デフォルトのままでいい場合は、Enterを押下)

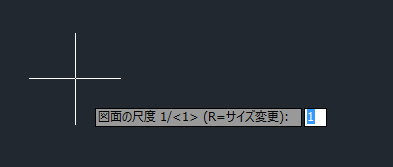

  5. 図面の尺度を入力。(デフォルトのままでいい場合は、Enterを押下)
  6. 手順2 で指定した場所に、ファイルが書き出されています。

関連記事

この記事は役に立ちましたか?
1人中0人がこの記事が役に立ったと言っています
他にご質問がございましたら、リクエストを送信してください

コメント

  • Avatar
    gen846

    IJCAD 2016 PROの体験版を使用していますが、Jww書き出しがなぜかできません。保存先フォルダの選択して、保存をクリックしても保存できていません。どうしてなんでしょう。

  • Avatar
    H. Sugihara

    JWW書き出しは少々わかりにくい流れのコマンドですが、保存ボタンをクリックした後で、範囲や尺度の指定があります。(このページの説明の 3,4,5 の部分です。)
