対象製品： IJCAD PRO
💡 この記事のポイント
- IJCADの図面を、3Dプリンタで出力可能なSTL形式で書き出す方法について案内します。
- IJCADから直接3Dプリンタへ出力することはできません。

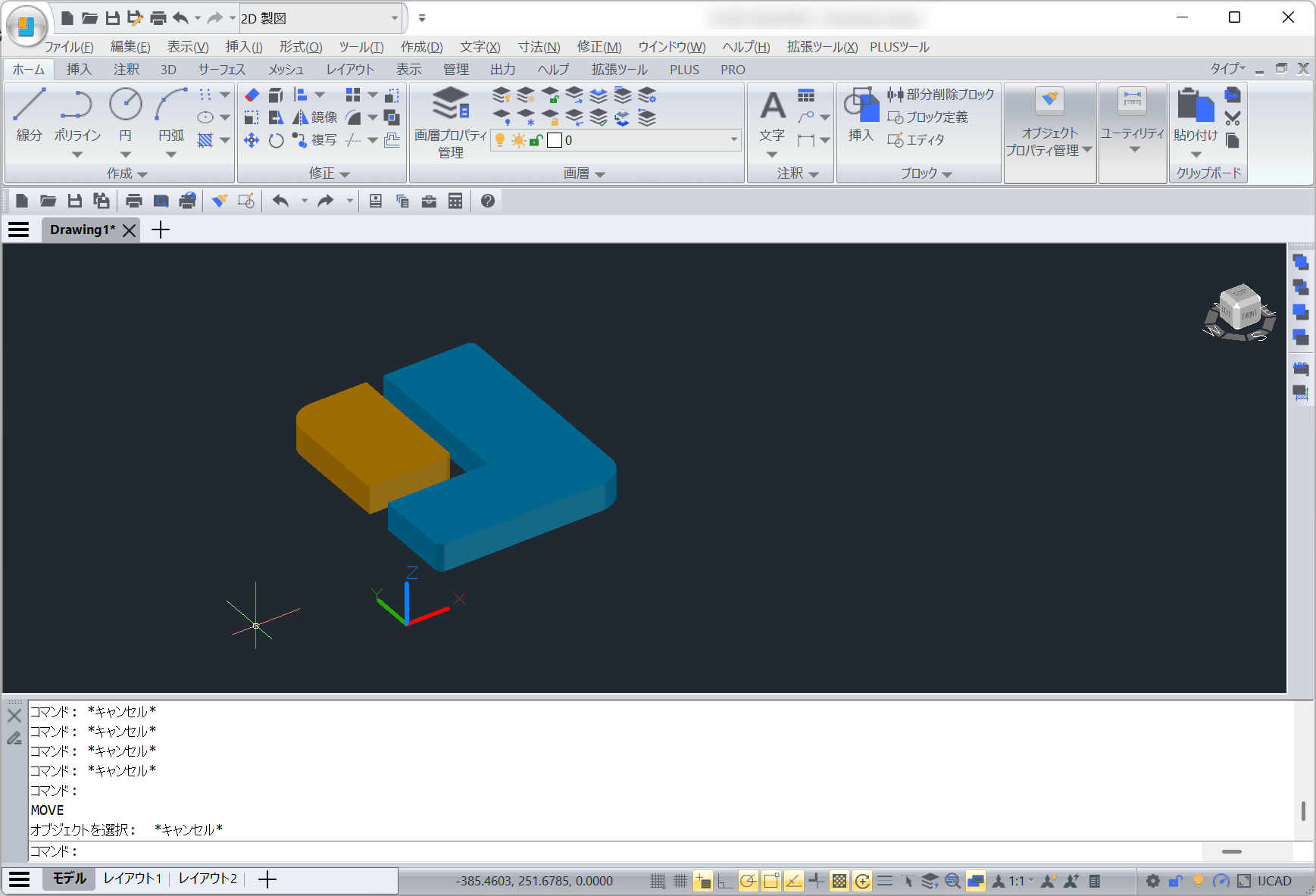

IJCAD で作成した 3D データを3D プリンタで出力する場合、IJCAD 内から直接 3Dプリンタへ出力する機能は搭載されておりません。
但し、多くの3Dプリンタで扱うことが可能な STLファイルに対応していますので、STLファイルへ書き出しすることで出力できます。
手順
- 書き出し（EXPORT）コマンドを実行します。
- リトグラフ（.stl) のファイル形式を選択して、保存場所とファイル名を指定します。
- 対象の図形（ソリッド図形または隙間のないメッシュ図形）を選択します。
- STLファイルに対応した、3Dプリンタ用のソフトウェアでファイルを開いて出力します。
尚、STL ファイルはテクスチャの情報は無いため、他のソフトウェアでは多くの場合、白色など単色のモデルとして読み込まれます。
