対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- 図面にパーツ一覧を作成して配置する方法を案内します。
- パーツ一覧を作成することによって、図面上だけで詳細な部品情報を把握することができます。
パーツ一覧は、部品表に登録してある内容を元に作成されます。
手順は以下をご確認ください。
全ての部品情報を表示させる場合
１．パーツ一覧(GMPARTLIST)コマンドを実行します。
２．「Main」と入力し、[Enter]を押下します。
３．「パーツ一覧」ダイアログで[OK]をクリックします。

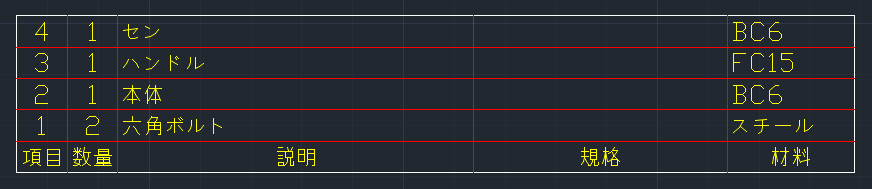

４．パーツ一覧を配置したい位置をクリックします。
表示対象を絞る場合
表示対象を絞って作成することも可能です。
本記事では、材料が「BC6」の部品情報だけを抜き出して作成しています。
１．パーツ一覧(GMPARTLIST)コマンドを実行します。
２．「Main」と入力し、[Enter]を押下します。

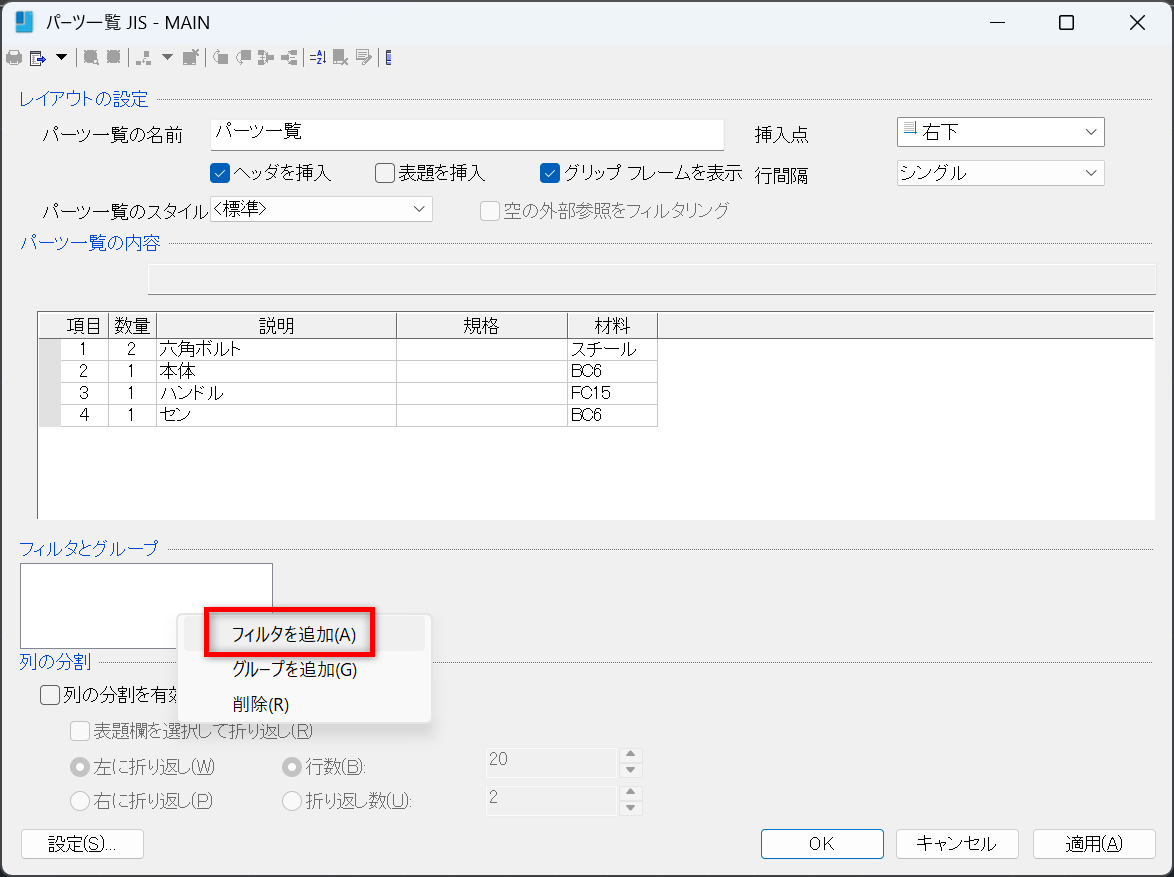

３．「パーツ一覧」ダイアログで[フィルタとグループ]欄を右クリックし[フィルタを追加]をクリックします。
４．フィルタリストダイアログでカスタムを選択し、[OK]をクリックします。

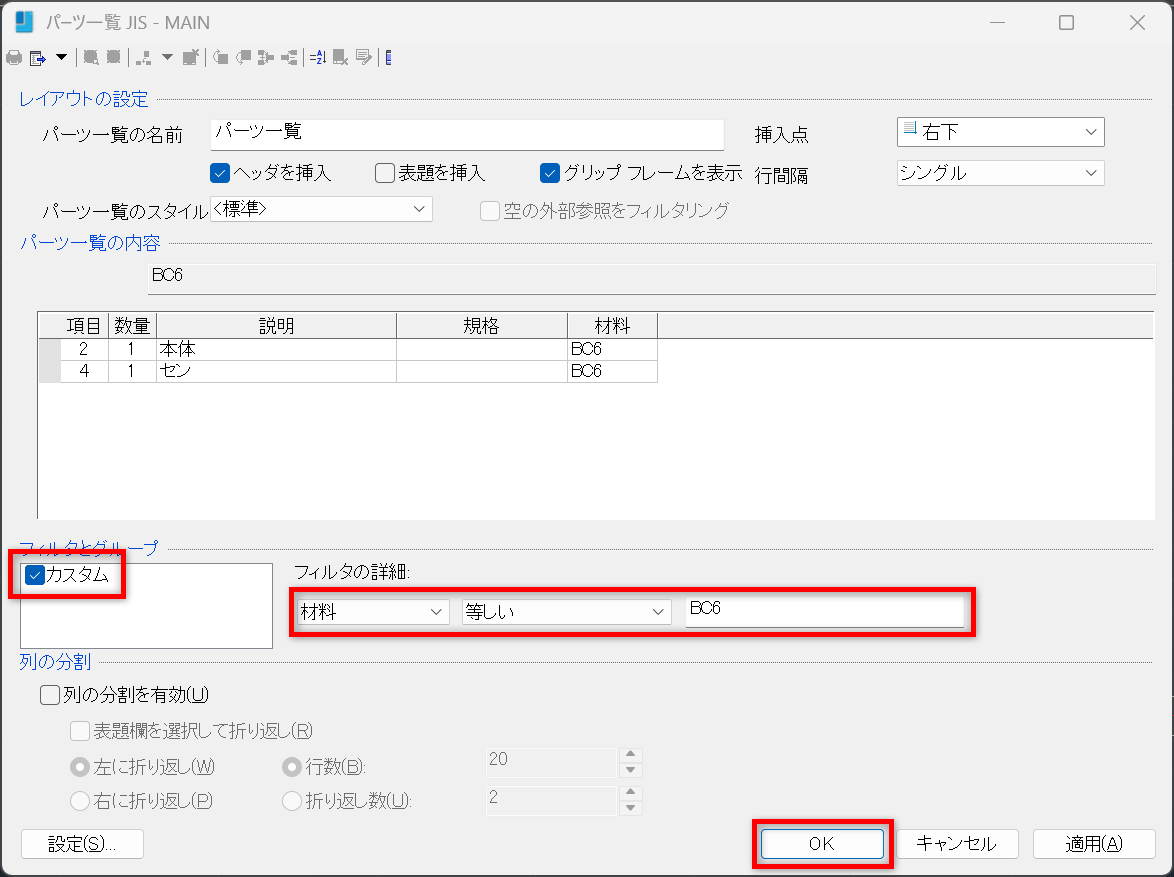

５．フィルタの詳細を設定し[カスタム]にチェックを入れ[OK]をクリックします。

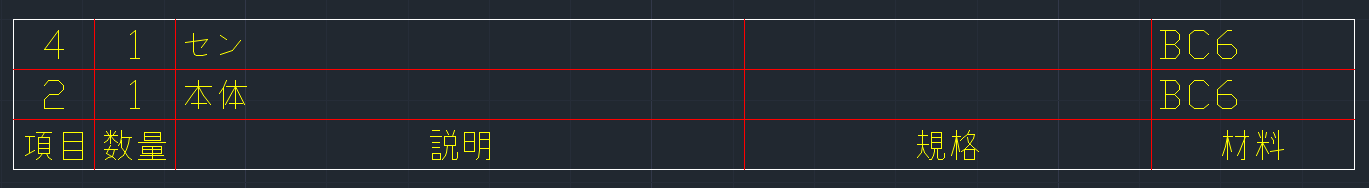

6．パーツ一覧を配置したい位置をクリックします。
