対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- 独自の図面枠を登録する方法について案内します。
所定のフォルダにファイルを移行することで、図面枠の登録が可能です。
以下の手順で操作します。
１．図面枠が格納されているフォルダに、任意の図面枠と表題欄のファイルを移行します。
格納場所は、以下の通りです。（＜＞はご利用の製品バージョンにより異なります。）
- 図面枠：C:\Program Files\ITJP\IJCAD Mechanical ＜20××＞\Dwg\Format
- 表題欄：C:\Program Files\ITJP\IJCAD Mechanical ＜20××＞\Dwg\Title
（※ 64bit OS に IJCAD Mechanical 32bit をインストールした場合、Program Files の部分が Program Files (x86) になります。）
図面枠の格納フォルダは変更することができません。

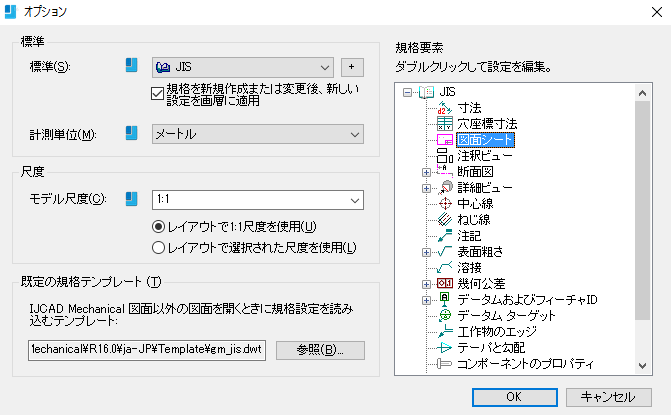

２．IJCAD Mechanical を起動し、Mechanical標準設定(GMOPTIONS)コマンドでオプションダイアログを起動します。
３．規格要素の「図面シート」をダブルクリックします。

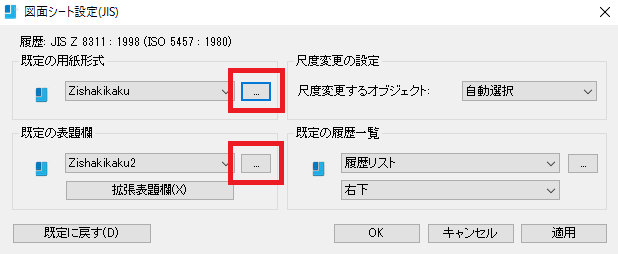

４．既定の用紙形式、および既定の表題欄の［…］ボタンから、それぞれのファイルを指定します。
５．「適用」ボタンで設定を適用後、ダイアログを閉じます。
以上で設定は完了です。

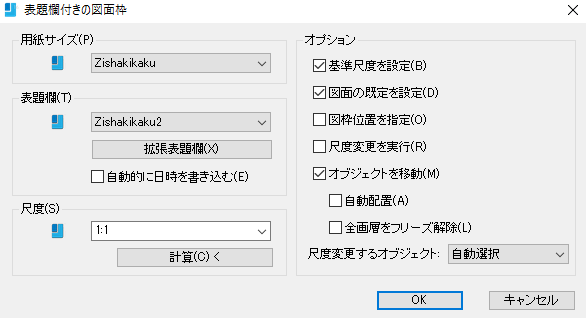

以降は図面枠挿入(GMTITLE)コマンドを実行し、「用紙サイズ(P)」、「表題欄(T)」より任意のデータを選択することで呼び出しが可能になります。
