印刷スタイルの作成手順

更新 : 2018-01-24 01:11:25 UTC
対象製品 : IJCAD 2013 以降

IJCAD で 印刷スタイルを新規に作成する場合は、以下の手順で行います。
  1. 印刷コマンド(PLOT)を実行します。

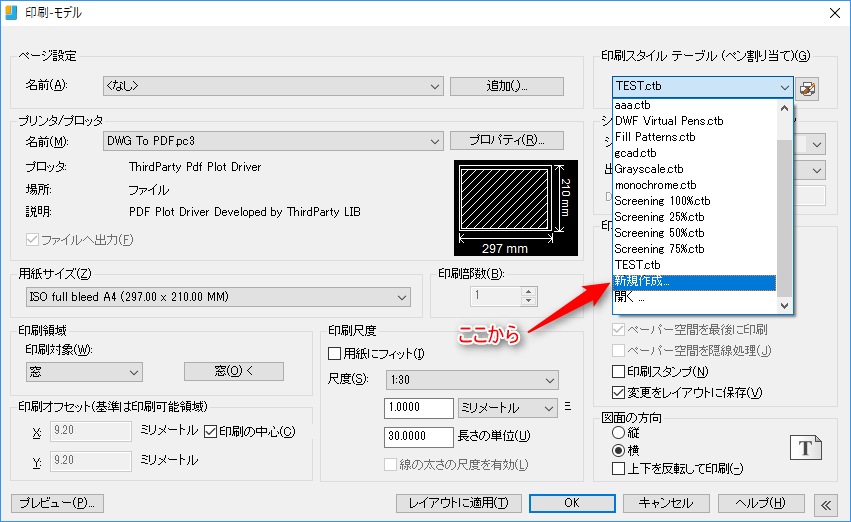

  2. 印刷設定ウィンドウの「印刷スタイルテーブル(ペン割り当て)」にある、スタイル一覧から、新規作成をクリックします。

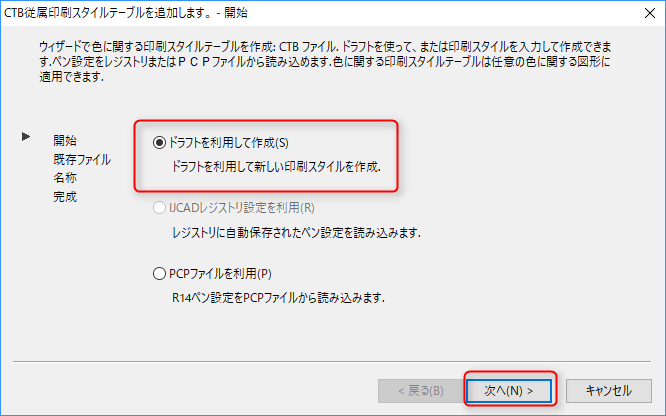

  3. 印刷スタイルテーブルの作成ウィザードが開始されるので、"ドラフトを使用して作成"を選択して「次へ」ボタンをクリック。

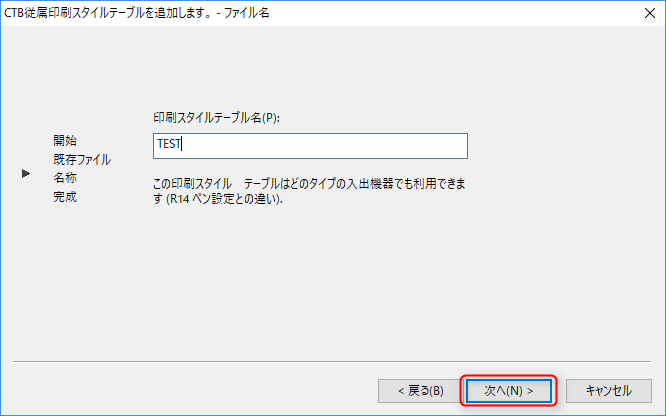

  4. 印刷スタイルの名前を入力して「次へ」ボタンをクリック。

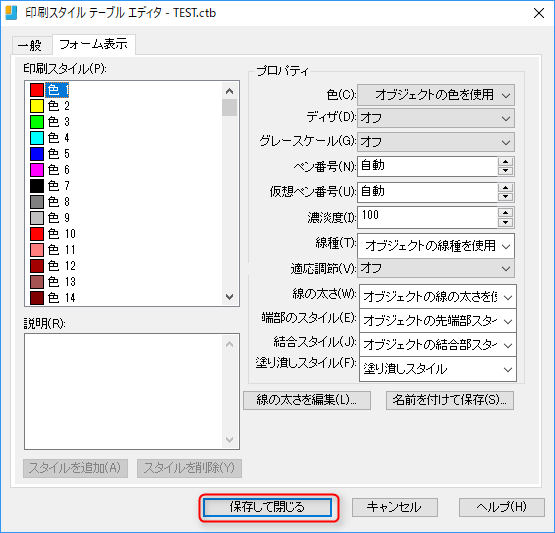

  5. [印刷スタイル テーブル管理ウィンドウ]をクリックします。「印刷スタイル テーブルエディタ」が表示されますので、各種設定を行い[保存して閉じる]をクリック

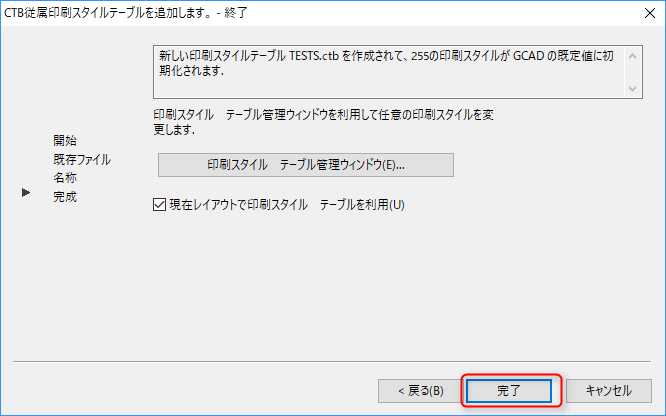

  6. 「完了」ボタンをクリック。





既存の印刷スタイルテーブルファイル(.ctb/.stb) がある場合は、IJCAD の 印刷スタイルテーブルフォルダにコピーしておくとリストに表示されるようになります。
