【Electrical】ユーザ設定で何ができますか？

IJCAD Electrical におけるユーザー設定コマンドにて、可能な設定をご案内します。

コマンド：「IJE Config」タブ＞「環境設定」パネル→＞「ユーザ設定」(CONFIGUSER)

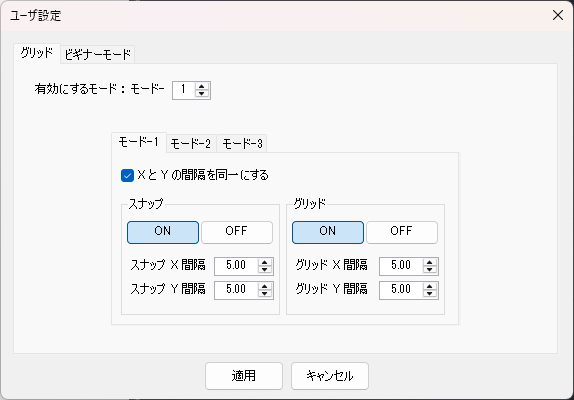

『ユーザ設定』画面

グリッドの設定

作図環境（グリッド・スナップ）の設定を作成する事が可能です。

IJCAD Electricalでは作図環境において、3種類のグリッド・スナップ設定を保存する事ができ、状況に応じて切り替えながら操作を行います。

●有効にするモード

現在適用されているモードを表示します。このボタンで切換も可能です。
モードを切り替え『適用』ボタンを選択します。

●XとYの間隔を同一にする

チェックを入れた場合、X方向・Y方向 同一の間隔となります。
スナップ X 間隔とスナップ Y 間隔のどちらかに数字入力すると他方にも同じ値が転記されます。
チェックを外した場合、X方向・Y方向 の間隔を異なる値に設定する事ができます。

●スナップ 『ON』・『OFF』

『ON』を選択した場合は、そのモードではスナップが有効となり間隔に基づいたマウス操作となります。
『OFF』を選択した場合は、そのモードではスナップが無効となり自由にマウス操作を行う事が可能となります。

●グリッド 『ON』・『OFF』
　　『ON』を選択した場合は、そのモードではグリッド表示が有効となり作図画面上にグリッド（格子）が表示されます。
　　『OFF』を選択した場合は、そのモードではグリッド表示が無効となりグリッドが非表示の作図画面となります。

なお、スナップとグリッドは異なる値を設定する事が可能です。

設定を保存する場合は、『適用』ボタンを選択してください。

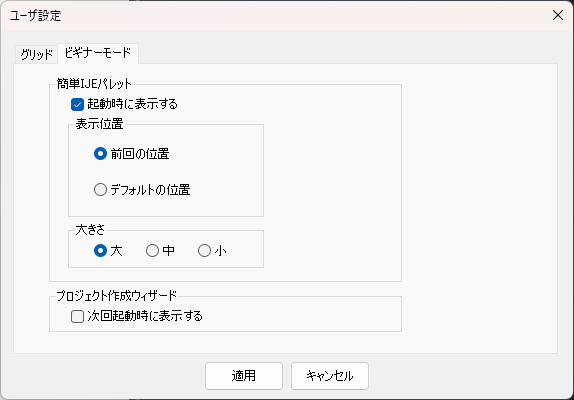

ビギナーモードの設定

IJCAD Electrical 2025 SP1 以降のバージョンで「ビギナーモード」が搭載されています。
システム設定の「ビギナーモード」タブでは、起動時に表示されるビギナーモード画面の表示・非表示や表示位置等を設定することが可能です。
