【Electrical】プロジェクトとは何ですか？

IJCAD Electrical では、プロジェクトという機能を使用し図面を管理・作成します。

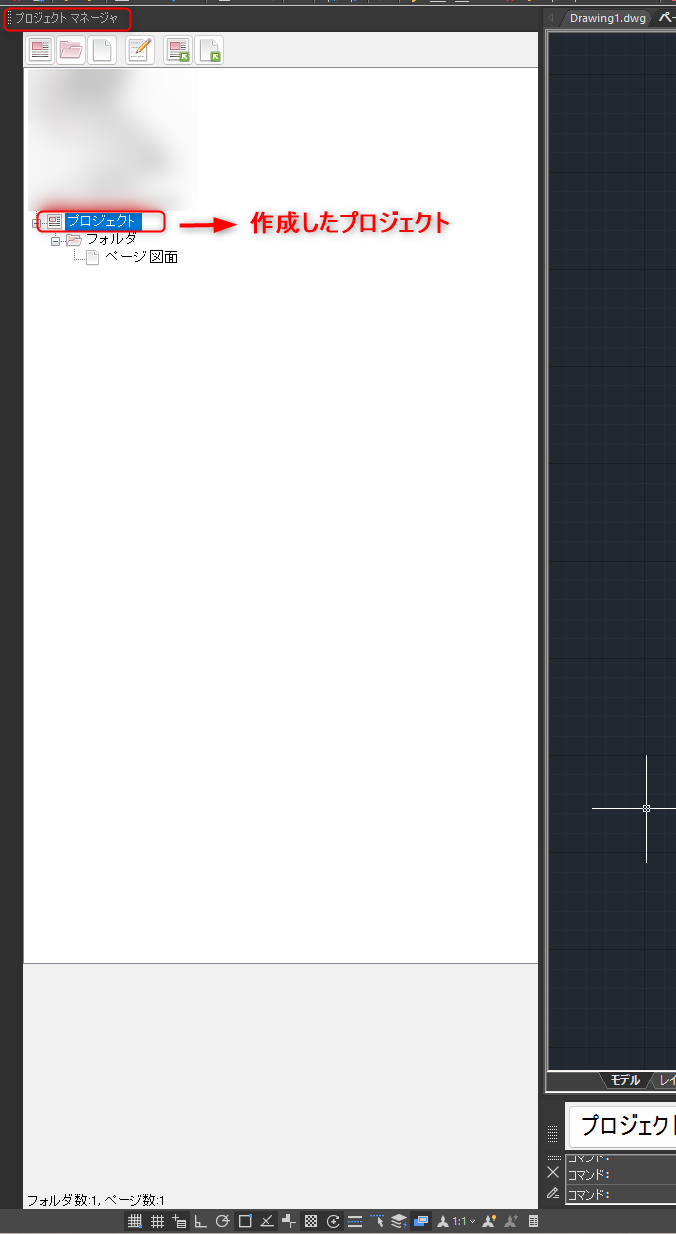

プロジェクトとは、複数の図面をグループとして管理する機能で、作成したプロジェクトは「プロジェクトマネージャー」にて管理を行います。

プロジェクトは、プロジェクトマネージャー内に指定した名称で登録されます。
プロジェクト作成時に、プロジェクト内の図面の保存先を設定でき、作成と同時にその保存先へ同名の実フォルダが作成されます。



プロジェクト内では、複数のフォルダ、サブフォルダの作成が可能です。
また、フォルダ配下にページの作成を行いページを増やします。

これらは、IJCAD Electrical 専用のデータベースとしてプロジェクト内に作成されます。
※プロジェクトマネージャーに、重複した名称の登録はできません。

また、シンボル配置等の IJE タブにある電気回路設計用のコマンドに関しては
プロジェクトマネージャーから作成したページ設定済みのdwgのみでしか使用ができないためご注意ください。

参考：【Electrical】シンボル配置ができない場合の対処法

プロジェクトを作成する方法

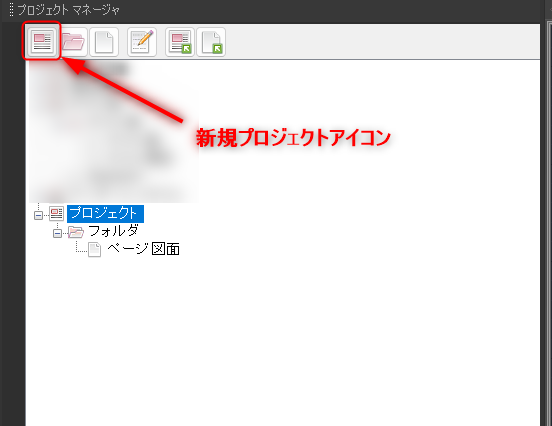

1.「IJE」タブ→「管理」→「プロジェクトマネージャー」をクリック後、新規プロジェクトアイコンをクリックします。

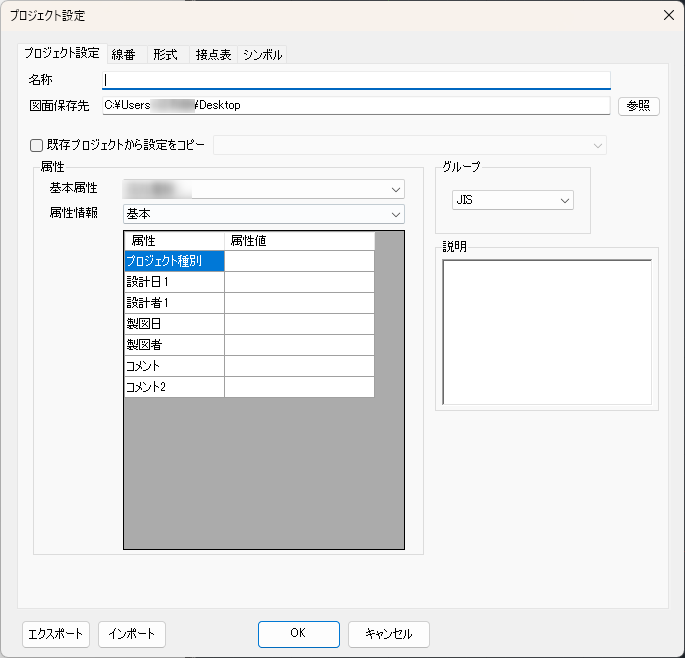

2.新規プロジェクト作成用のプロジェクト設定画面が表示されます。

既存プロジェクトの設定を編集する方法

1.「IJE」タブ→「管理」→「プロジェクトマネージャー」をクリック後、設定を変更したいプロジェクト名を選択します。

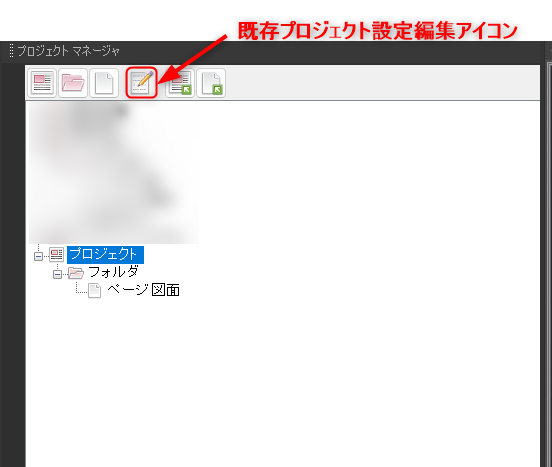

2.既存プロジェクト設定編集アイコンをクリックします。

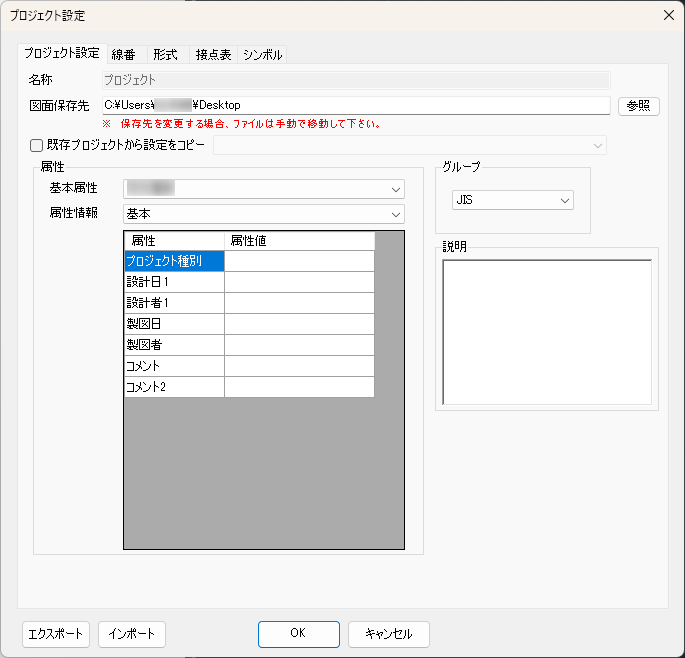

3.情報入力済のプロジェクト設定画面が表示されます。

また、既存のプロジェクト名を右クリックすると以下のメニューが表示されます。
メニュー内の「プロジェクト設定」からも設定が可能です。

※「IJCAD Electrical LT」と「IJCAD Electrical PRO」では表示内容が異なります。



プロジェクト名＞右クリックメニュー
