属性付きブロックの属性の順番を入れ替えるには

更新 : 2016-10-21 08:04:20 UTC

対象製品 : IJCAD 2014以降



図面の表題欄など、属性付きのブロックを作成した後で、属性編集時の属性の順番を入れ替えるには以下の手順で変更します。



  1. 属性付きブロックを選択します。

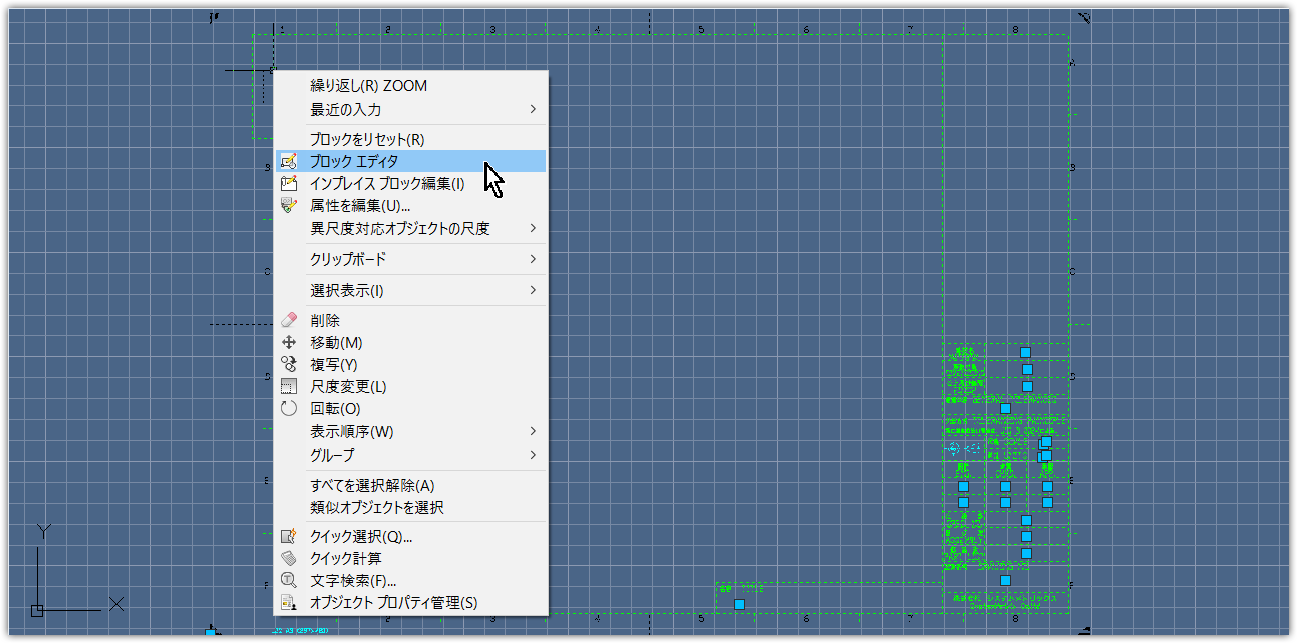

  2. 右クリックしてブロックエディタコマンドをクリック


  3. コマンドライン(またはダイナミックプロンプト)に以下を入力
    Battorder[Enter]

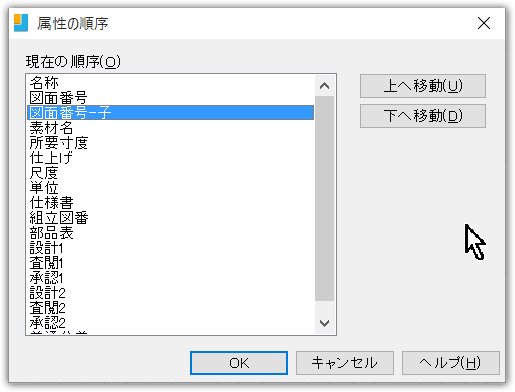

  4. 属性の順序ダイアログが表示されるので、移動したい項目をクリックして選択し、[上へ移動]、[下へ移動]ボタンで順序を移動します。


  5. 移動し終わったら、[OK]ボタンをクリック。
  6. ブロックエディタの、ブロックを保存(_BSAVE)を実行してブロックを更新します。
  7. ブロックエディタを閉じる(_BCLOSE)コマンドを実行して、ブロックエディタを終了します。

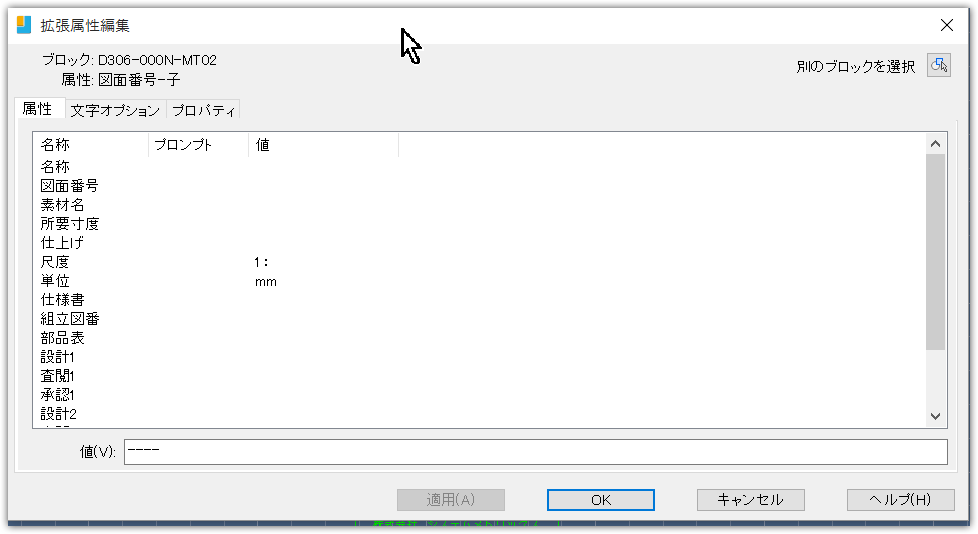

  8. ブロックをダブルクリックして拡張属性編集のダイアログで、順番が変わっているかどうか確認します。
