- プロジェクトの基本設定や部品番号、線番などのルール設定・変更方法について説明します。
- 基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
IJCAD Electrical内のプロジェクトマネージャーへプロジェクトを登録または、登録済みのプロジェクト（グループ）の詳細な記入方法や、各種処理のルール設定を行う方法をご案内します。
※この設定内容は、IJCAD Electrical専用のデータベースに登録されます。
プロジェクトの概要については、以下をご参照ください。
【Electrical】プロジェクトとは何ですか？
手順
- 1.「IJE」タブ→「管理」→「プロジェクトマネージャー」(PROJECTTREEMANAGER)をクリックする。
2.以下のいずれかをクリックする。
・新規でプロジェクトを作成する場合

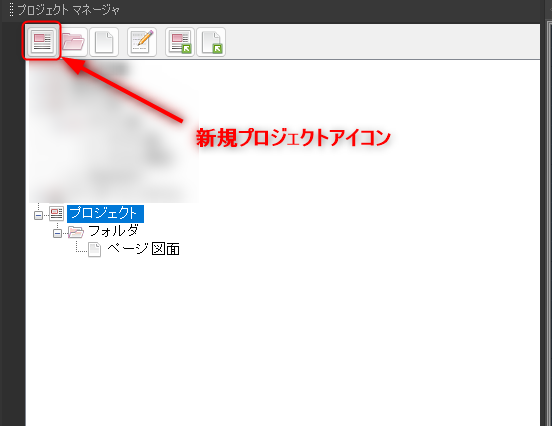

→ 新規プロジェクトアイコンをクリックする。
・登録済みの既存プロジェクトの設定を変更する場合
→ 既存プロジェクト名をクリック後、

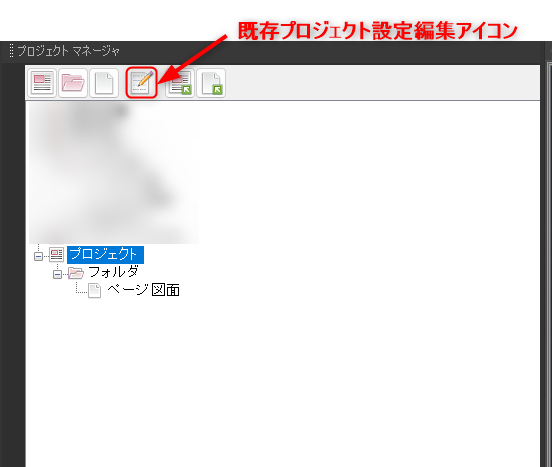

既存プロジェクト設定編集アイコンを選択する。
または、既存プロジェクト名の上で右クリック後、［プロジェクト設定］をクリックする。

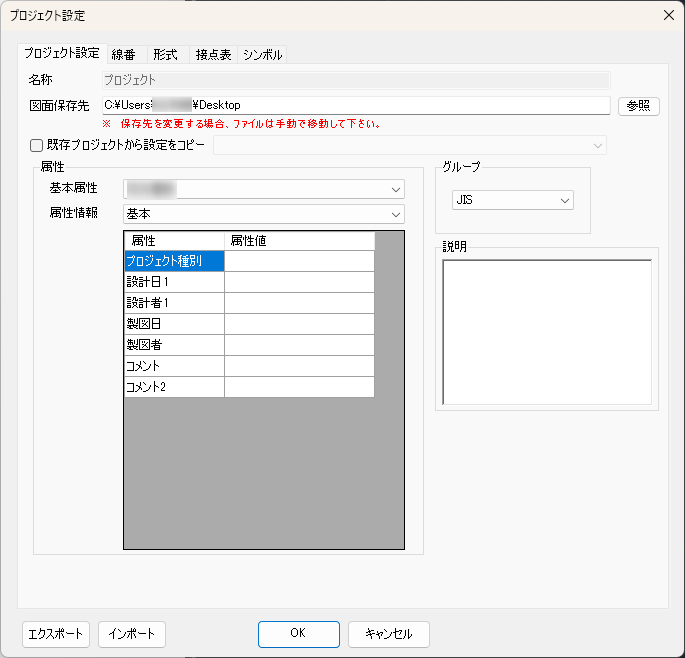

3.プロジェクト設定画面が開かれる。
『線番』、『形式』、『接点表』、『シンボル』タブで設定した内容については、基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
『プロジェクト』配下のフォルダ毎または、その『フォルダ』毎に作成される『ページ』毎に個別に設定することも可能です。
※これらの情報は、IJCAD Electrical専用のデータベースとしてプロジェクト内に登録されます。
- 『線番』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。
- 『形式』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。
-
『接点表』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 - 『シンボル』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。
プロジェクト設定画面の各種設定項目について
「名称」
プロジェクト名（OS上の制限以内としてください。）
「図面保存先」
指定パス配下にワークDBと図面を保存する。
「既存プロジェクトから設定をコピー」
既存プロジェクト選択時、既存プロジェクトのMDBから設定値を取得し、画面に反映する。
「属性」
「基本属性」
属性種別の基本属性をリストにセット
「属性情報」
属性種別の属性をリストにセット
「グループ」
MasterDBから規格一覧をセット
「説明」
プロジェクトの説明
[線番設定]タブ
線番詳細設定
[形式設定]タブ
器具番号や線番の拾い出しや、記入の設定、配線の交点のルール、クロスリファレンスの座標取得のルールなどを設定
[接点表設定]タブ
接点表の入力時の設定
