- プロジェクトマネージャー内の「ページ」の設定や変更を行う手順について説明します。
- 基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
IJCAD Electrical内のプロジェクトマネージャーにページを登録または、登録済みのページの詳細な記入方法や、各種処理のルール設定を行う方法をご案内します。
※この設定内容は、IJCAD Electrical専用のデータベースに登録されます。
ページの概要については以下をご参照ください。
手順
1.「IJE」タブ→「管理」→「プロジェクトマネージャー」(PROJECTTREEMANAGER)をクリックする。
2.以下のいずれかをクリックする。
・新規でページを作成する場合

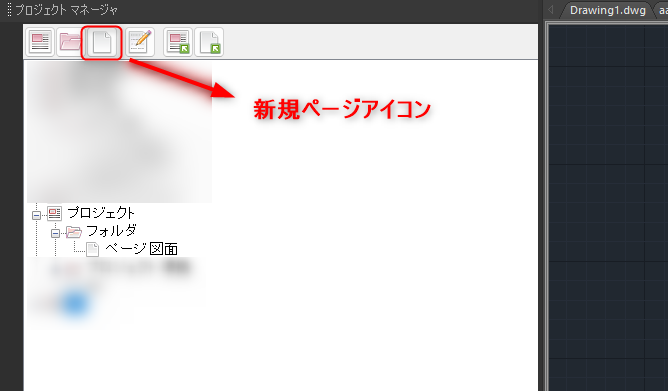

→ 新規ページアイコンをクリックする。
・登録済みの既存ページの設定を変更する場合
→ 既存ページ名をクリック後、

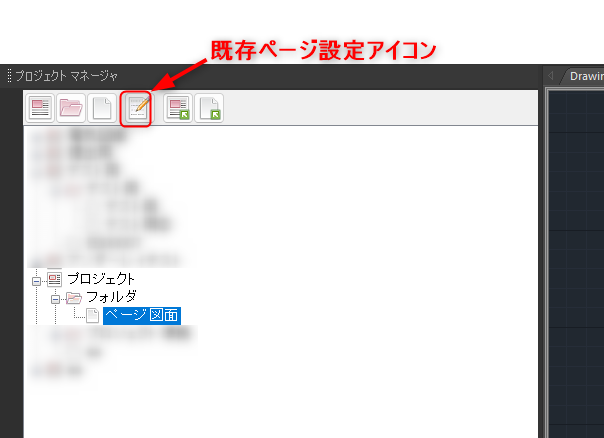

既存ページ設定編集アイコンを選択する。
または、既存ページ名の上で右クリック後、［ページ設定］をクリックする。

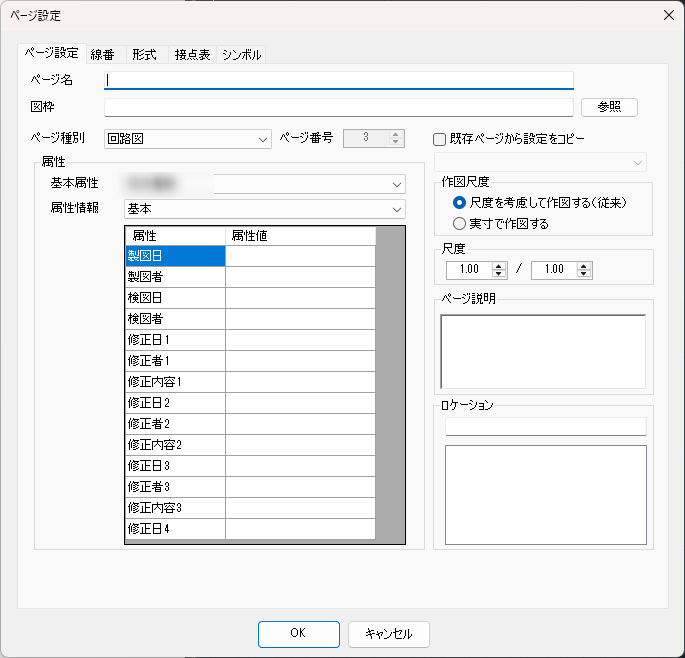

3.ページ設定画面が開かれる。
『線番』、『形式』、『接点表』、『シンボル』タブで設定した内容については、基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
「プロジェクト」配下のフォルダ毎または、その「フォルダ」毎に作成される「ページ」毎に個別に設定することも可能です。
※これらの情報は、IJCAD Electrical専用のデータベースとしてプロジェクト内に登録されます。
-
『線番』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 -
『形式』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 -
『接点表』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 - 『シンボル』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。

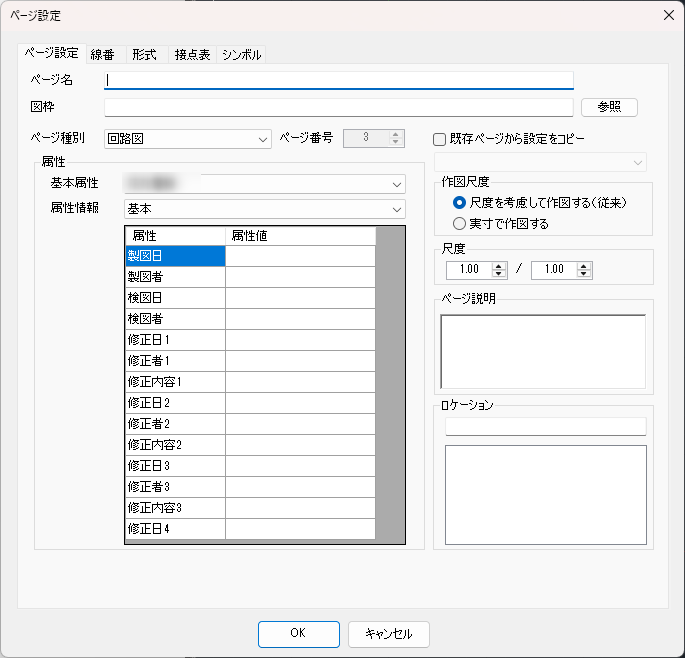

ページ設定画面の各種設定項目について
「ページ設定」タブ
ページの基本情報や図枠、属性などを設定します。
「ページ名」
ページ名を入力します（※OSの制限文字数以内）。
「図枠」
使用する図枠のフルパスを指定します。
「ページ種別」
既存プロジェクト選択時、MDB（データベース）から設定値を取得し反映します。
「ページ番号」
自動生成されます。クロスリファレンス処理などの番地表示に使用されます。
「既存プロジェクトから設定をコピー」
既存プロジェクトを選択し、MDBから設定値を読み込んで画面に反映します。
「属性」
図枠の表題欄に使用する情報を設定します。
「基本属性」
属性種別の基本属性をリストにセットします。
「属性情報」
属性種別の属性をリストにセットします。
「尺度」
分子/分母を入力します（シンボル挿入時に縮尺が合わされます）。
「ロケーション」
ロケーション名を指定します。
「線番設定」タブ
線番（ワイヤナンバリング）に関する詳細な設定を行います。
「形式設定」タブ
以下の項目に関するルールや自動取得の設定を行います。
・器具番号や線番の拾い出し
・記入に関する設定
・配線の交点ルール
・クロスリファレンスの座標取得ルール
「接点表設定」タブ
接点表を入力する際の動作や表示に関する設定を行います。
