- プロジェクト、フォルダ、またはページの設定内にある「形式」タブの機能について説明します。
プロジェクト・フォルダ・ページ設定画面内の「形式」タブについて説明します。
※『プロジェクト』、『フォルダ』、『ページ』の設定項目は共通です。
『線番』、『形式』、『接点表』、『シンボル』タブで設定した内容については、基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
「プロジェクト」配下のフォルダ毎または、その「フォルダ」毎に作成される「ページ」毎に個別に設定することも可能です。
［形式］タブついて

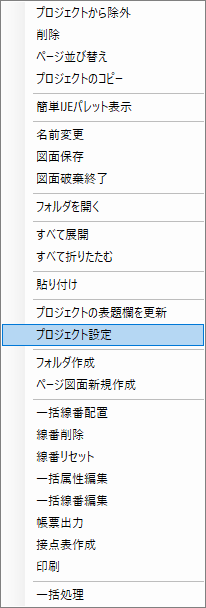

「IJE」タブ→「管理」→「プロジェクトマネージャー」クリック後、プロジェクト名、フォルダ名、ページ名のいずれかを右クリックし、各種設定を選択します。
または、プロジェクトマネージャー上部の設定編集アイコンを選択します。
開かれたダイアログにて［形式］タブをクリックすると以下のような画面が開かれます。
[形式]タブ
「器具番号/線番の順序」
器具番号と線番の配置位置の順序見方を設定
「左上→右下」
図面内を左上→右下方向へ
「右上→左下」
図面内を右上→左下方向へ
「左下→右上」
図面内を左下→右上方向へ
「右下→左上」
図面内を右下→左上方向へ
「帳票作成時、指定行幅内に文字が入りきらない場合」
「そのまま出力する」
そのまま出力します
「ロケーションボックス」
ロケーションボックス作成時の端子とコネクタシンボルの設定
「端子」
端子シンボルを割り当てる
「コネクタ」
コネクタシンボルを割り当てる
「配線スタイル」
配線作図時の交点入力の設定
「交差点」
交差している場合。
交差の場合は交点マークを入力しない。
「分岐点」
T字路などの分岐点には行為点マークを入力する。
「クロスリファレンス表示形式」
クロスリファレンス実行時の表示形式の設定
「図枠アドレス形式」
図枠のアドレス取り方
「水平-垂直」
水平-垂直での順に表記する
「リファレンス先表示形式」
リファレンス処理後の表記の仕方
「ページ番号-アドレス」
ページ番号-アドレスの順に表示する
