【Electrical】プロジェクト・フォルダ・ページ設定画面内の「接点表」タブとは何ですか？

プロジェクト・フォルダ・ページ設定画面内の「接点表」タブについて説明します。
※『プロジェクト』、『フォルダ』、『ページ』の設定項目は共通です。

『線番』、『形式』、『接点表』、『シンボル』タブで設定した内容については、基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。

「プロジェクト」配下のフォルダ毎または、その「フォルダ」毎に作成される「ページ」毎に個別に設定することも可能です。

［接点表］タブついて

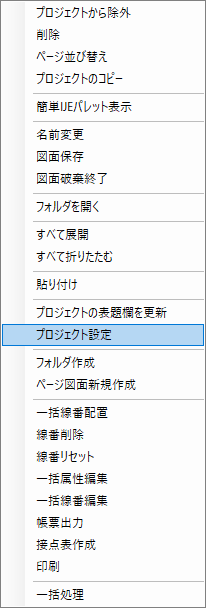

「IJE」タブ→「管理」→「プロジェクトマネージャー」クリック後、プロジェクト名、フォルダ名、ページ名のいずれかを右クリックし、各種設定を選択します。
または、プロジェクトマネージャー上部の設定編集アイコンを選択します。

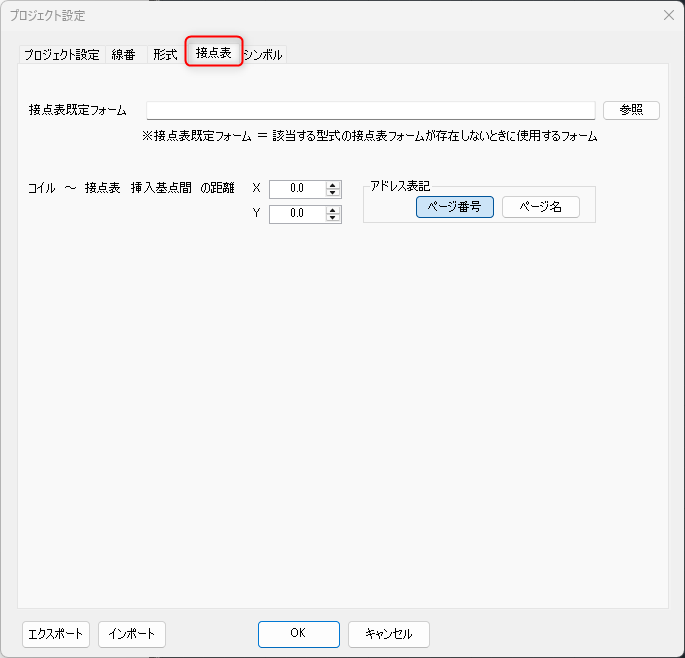

開かれたダイアログにて［接点表］タブをクリックすると以下のような画面が開かれます。

［接点表］タブ

「接点表規定フォーム」

該当する型式の接点表フォームが存在しない時に使用するフォーム

「コイル～接点表 挿入基点間 の距離」

クロスリファレンス実行時に接点表を挿入基点の対象コイルシンボルからの距離を座標で指定

「X」

　X座標

「Y」

　Y座標
