対象製品： IJCAD Electrical
💡 この記事のポイント
- 配置済みの複数のシンボルが持つメーカーや型式などの属性情報を、一括で編集する方法について説明します。
- IJCAD Electrical のバージョンによって表示画面が異なります。
IJCAD Electrical にて、配置済みの複数のシンボルの属性を一括で編集する方法をご説明します。
「一括属性編集」(EDITSYMBOLFAMILY)コマンドを使用することで、ページ内の該当シンボルを選択し、同一器具番号のシンボルを集めて一括で編集することが可能です。
対象のシンボルは、プロジェクト内でフォルダ別れしていても編集対象になります。
「IJE」タブ→「シンボル」→「一括属性編集」(EDITSYMBOLFAMILY)コマンド
手順
- 「IJE」タブ→「シンボル」→「一括属性編集」(EDITSYMBOLFAMILY)コマンドをクリックします。
- ページ内に配置されているシンボルを選択します。
- 一括属性編集 画面が表示されます。
編集可能な属性項目は、シンボルの種類によっても異なります。 - 変更可能な項目を変更して、［登録］ボタンを選択してください。

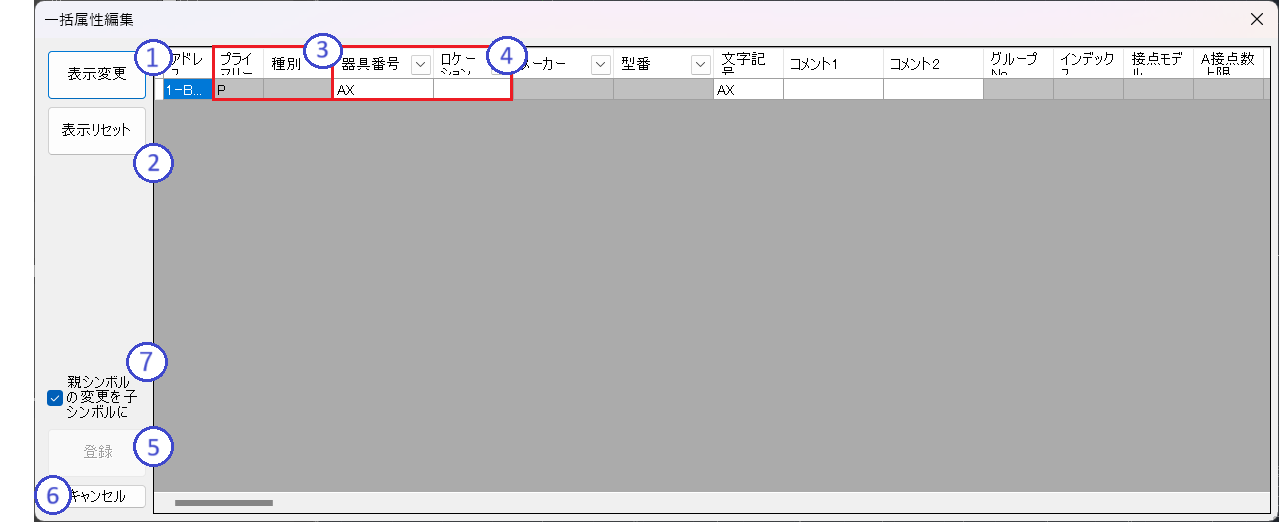

「一括属性編集」画面
<2023以前のIJCAD Electrical>
<2024以降のIJCAD Electrical>
① 表示変更
表示タイトルのON、OFF設定します。
② 表示リセット
表示変更内容を規定値に戻します。
③ セル：グレー
非編集セルの為、編集しても、シンボルに反映しません。
④ セル：白
編集可能セル
⑤ 登録
編集内容をページ内に反映します。
⑥ キャンセル
編集を中止します。
⑦親シンボルの変更を子シンボルに反映
親シンボルの記号番号等を変更すると、子シンボルも変更されます。
