対象製品： IJCAD Electrical
💡 この記事のポイント
- IJCAD Electrical にて、配置済みのシンボルを複写する方法を説明します。
- 「回路シンボル」か「機器シンボル」かによってご案内が異なります。
- IJCAD Electrical には複写(COPY)コマンドとは別に、Ele専用の複写(COPYSYMBOL)コマンドが搭載されています。
IJCAD Electrical にて、配置済みのシンボルを複写する方法をご案内します。
配置済みのシンボルの複写は、シンボルが以下のどちらかによって方法が異なります。
回路シンボル → 複写(COPY)コマンドでは複写することができないため、
下記のElectrical専用の複写(COPYSYMBOL)コマンドをご使用ください。
機器シンボル → 属性編集を複写と同時に行いたい場合は、
下記のElectrical専用の複写(COPYSYMBOL)コマンドをお使いください。
複写(COPYSYMBOL)コマンド：「IJE」タブ→「シンボル」→「複写」
手順
(以下手順は回路シンボルの場合の複写手順です。)
- 複写(COPYSYMBOL)コマンドを実行します。
- ページ内に配置されている回路シンボルを選択します。
- 回路シンボルの場合、複写先の配線上を指示します。

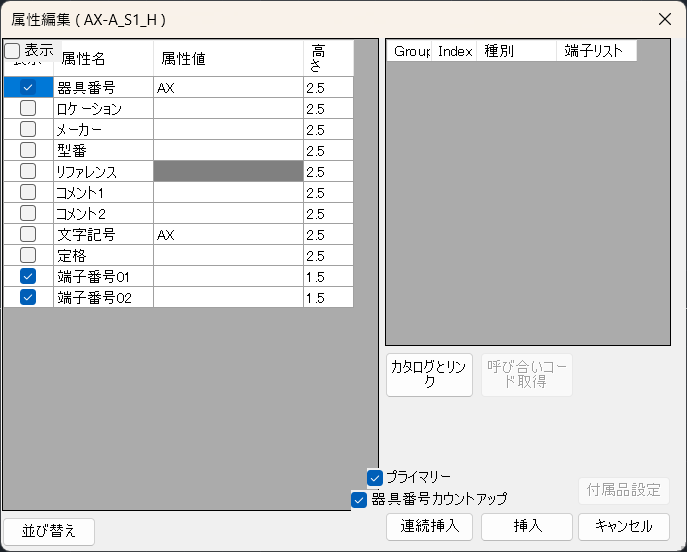

配置と同時にシンボル専用の属性編集用画面が表示されます。
情報を個別にキー入力するか、カタログ情報を取り込みます。
またはその状態のままで［挿入］もしくは［連続挿入］ボタンを選択します。
入力時の尺度に関しては、回路シンボルでは絶対尺度、機器シンボルではページ尺度で挿入されます。
※シンボルをまたぐ配線は陰線処理します。
配線上に配置した場合に、縦、横配線用の回路シンボルが両方準備されていれば、
配線に応じシンボルが複写配置されます。
任意の場所へ配置の場合は選択時のシンボルのまま複写配置されます。
※機器シンボルの場合
ページの任意の場所に選択したシンボルを複写配置します。
