対象製品： IJCAD Electrical
💡 この記事のポイント
- 図面にワイヤー種別（線種）が設定されていない場合に、新しく種別を設定・編集する操作方法について説明します。
- ワイヤー種別編集(EDITWIREDEFINITION)コマンドを使用することで、設定・編集が可能です。
IJCAD Electrical にて、図面にワイヤー種別（線種）が設定されていない場合にワイヤー種別を設定する方法について説明します。
ワイヤー種別が設定されていなくても、ワイヤー種別編集(EDITWIREDEFINITION)コマンドにて、設定・編集が可能です。

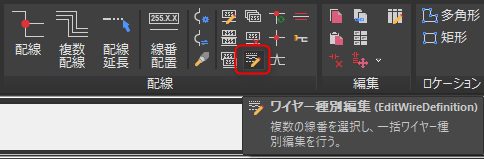

ワイヤー種別編集(EDITWIREDEFINITION)コマンド：「IJE」タブ→「配線」→「ワイヤー種別編集」
手順
- ワイヤー種別編集(EDITWIREDEFINITION)コマンドを実行します。
- 元になるワイヤーあるいは線番を選択、もしくは右クリックします。
- 既にワイヤー種別編集が設定されている場合、取得した設定内容を表示します。
既存のワイヤーや線番を選択しない右クリックの場合は、前回値を表示します。 - 「ワイヤー種別コピー」ダイアログ画面が表示されますので、名称からワイヤー名称を選択し、「表示」をチェックします。
- 図面表示色で、図面に表示するワイヤーの表示色を設定します。
- ワイヤー種別編集が既に設定されている場合の上書きの有無を設定します。
- 内容が良ければ［OK］ボタンを選択し、ワイヤーまたは線番を選択してください。
