【Electrical】表題欄を作成する方法

IJCAD Electrical にて、表題欄を作成する方法について説明します。

「作成」パネル内にはお客様の設計環境に合わせた、カタログ・表題欄・帳票 等を作成する機能が盛り込まれています。
そのうち、表題欄(INSERTTITLEBLOCK)コマンドでは『ページ』で使用する表題欄の作成を支援する機能が搭載されています。

表題欄(INSERTTITLEBLOCK)コマンド：「IJEConfig」タブ→「作成」パネル→「表題欄」

表題欄に配置する事で、設計に関連する情報を連携する属性定義作成を支援する機能です。

プロジェクト設定・フォルダ設定・ページ設定の項目と連携し自動的に入力内容を転記する機能を利用する事が可能となります。

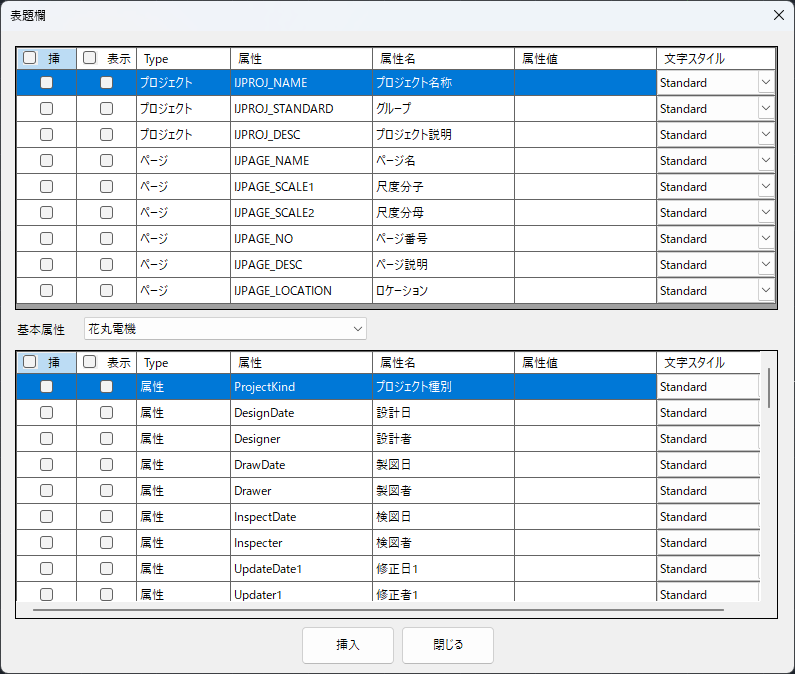

画面上の 『挿入』・『表示』にチェックを入れることにより属性文字の表示非表示を明確に制御し、表題欄の入力項目を指定する事ができます。

選択後、『挿入』ボタンをクリックすると、指定した属性文字が画面上に配置されるので、表題欄の意図する場所に配置をすれば表題欄を簡単に作成する事ができます。
