【Electrical】 接点表のフォームを作成する方法

IJCAD Electrical にて、接点表を作成する方法について説明します。

「作成」パネル内にはお客様の設計環境に合わせた、カタログ・表題欄・帳票 等を作成する機能が盛り込まれています。
そのうち、接点表(CREATESETTENFORM)コマンドでは『ページ』で使用する表題欄の作成を支援する機能が搭載されています。

実際に接点表を作成する方法は以下をご参照ください。

【Electrical】 接点表を作成する方法

接点表(CREATESETTENFORM)コマンド：「IJEConfig」タブ→「作成」パネル→「接点表」

IJCAD Electricalでは、回路図内のコイル・接点から接点表を作成する事が可能です。
※接点表を作成する場合は、IJEの回路シンボルを使用する必要があります。

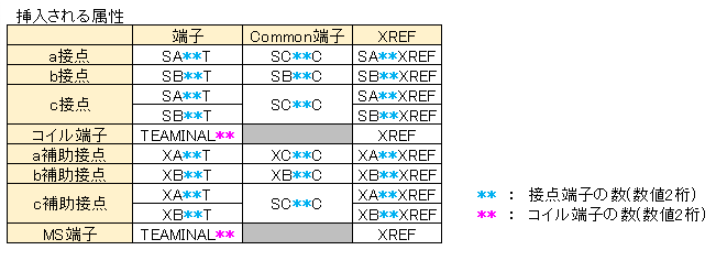

挿入される属性

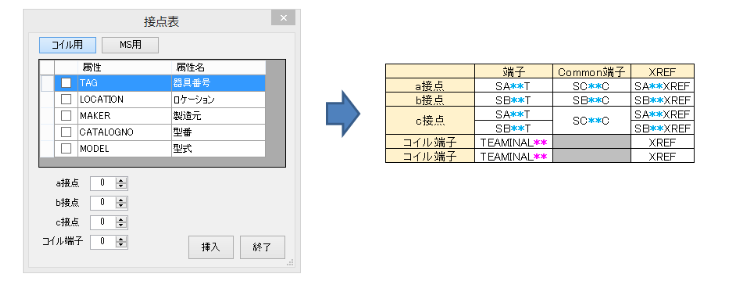

『コイル用』

コイル用の接点表フォームを作成することができます。

『属性一覧』

必要な属性にチェックを入れると、画面上に属性を配置します。

『ａ接点』

コイルのA接点上限数

『ｂ接点』

コイルのB接点上限数

『c接点』

コイルのC接点上限数

『コイル端子』

コイル端子の数(数値2桁)

『MS用』

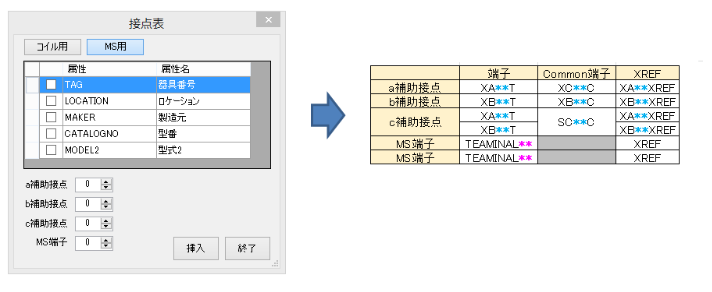

MS用の接点表フォームを作成することができます。



『属性一覧』

必要な属性にチェックを入れると、画面上に属性を配置します。

『ａ補助接点』

コイルのA接点上限数

『ｂ補助接点』

コイルのB接点上限数

『c補助接点』

コイルのC接点上限数

『MS端子』

MS端子の数(数値2桁)

『挿入』

図面ファイル上に選択属性を含めた表を配置します。

ファイル名

カタログのModelに定義されている名前で、ファイル名を保存する。
