『作成』パネルにはお客様の設計環境に合わせた、カタログ・表題欄・帳票等を作成する機能が盛り込まれています。
ページ設定がされていないdwgでのみ使用可能なコマンドです。
- 『接点表』
- 回路設計で使用する接点表の作成を支援するコマンドです。
『IJE Config』タブ→『作成』パネル→『接点表』を選択します。
IJCAD Electricalでは、回路図内のコイル・接点から接点表を作成する事が可能です。
※接点表を作成する場合は、IJEの回路シンボルを使用する必要があります。

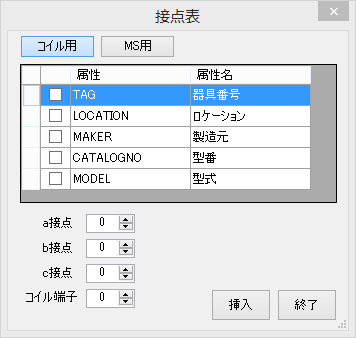

- 『コイル用』
- コイル用の接点表フォームを作成することができます。
-
- 『属性一覧』
- 必要な属性にチェックを入れると、画面上に属性を配置します。
- 『ａ接点』
- コイルのA接点上限数
- 『ｂ接点』
- コイルのB接点上限数
- 『c接点』
- コイルのC接点上限数
- 『コイル端子』
- コイル端子の数(数値2桁)

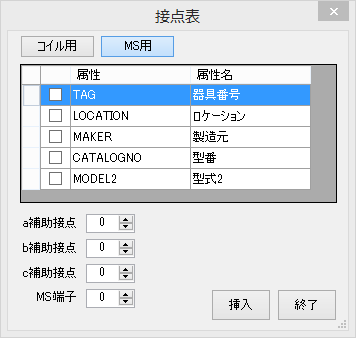

- 『MS用』
- MS用の接点表フォームを作成することができます。
-
- 『属性一覧』
- 必要な属性にチェックを入れると、画面上に属性を配置します。
- 『ａ補助接点』
- コイルのA接点上限数
- 『ｂ補助接点』
- コイルのB接点上限数
- 『c補助接点』
- コイルのC接点上限数
- 『MS端子』
- MS端子の数(数値2桁)
- 『挿入』
- 図面ファイル上に選択属性を含めた表を配置します。
- ファイル名
- カタログのModelに定義されている名前で、ファイル名を保存する。
