- プロジェクトマネージャー内の「フォルダ」の設定や変更を行う手順について説明します。
- 基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
IJCAD Electrical内のプロジェクトマネージャーにフォルダを登録または、登録済みのフォルダの詳細な記入方法や、各種処理のルール設定を行う方法をご案内します。
※この設定内容は、IJCAD Electrical専用のデータベースに登録されます。
フォルダの概要については以下をご参照ください。
1.「IJE」タブ→「管理」→「プロジェクトマネージャー」(PROJECTTREEMANAGER)をクリックする。
2.以下のいずれかをクリックする。

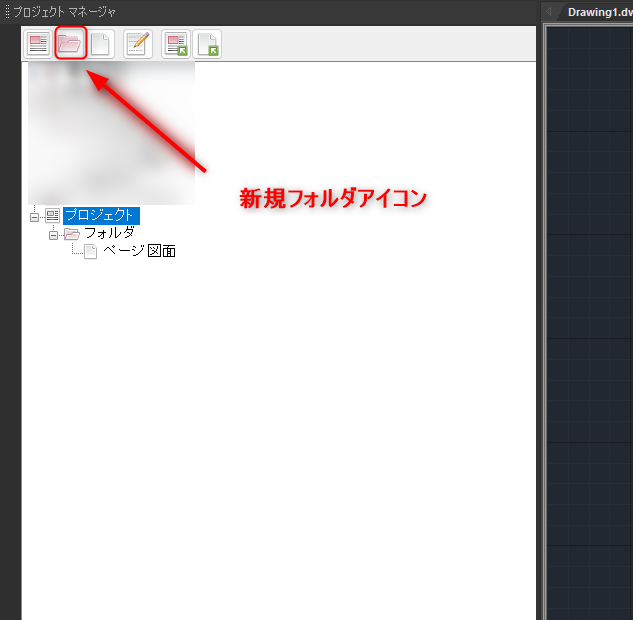

・新規でフォルダを作成する場合
→ 新規フォルダアイコンをクリックする。
・登録済みの既存フォルダの設定を変更する場合

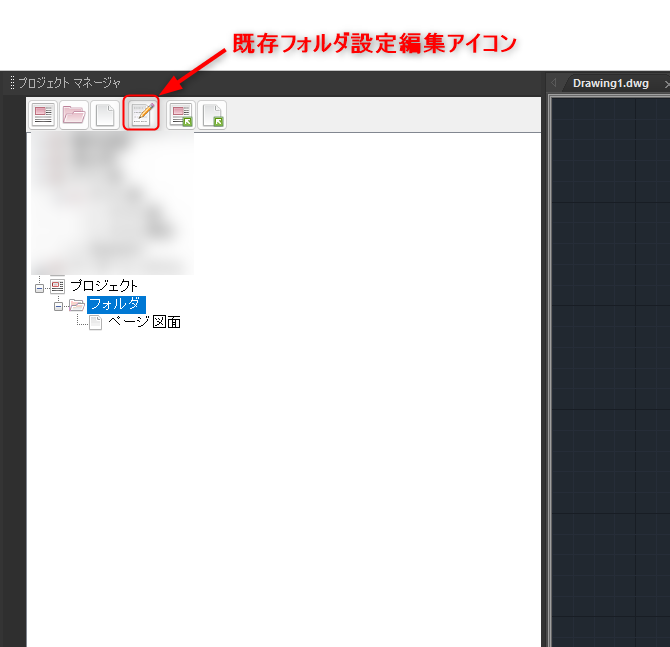

→ 既存フォルダ名をクリック後、
既存フォルダ設定編集アイコンを選択する。
または、既存フォルダ名の上で右クリック後、［フォルダ設定］をクリックする。
3.フォルダ設定画面が開かれる。
『線番』、『形式』、『接点表』、『シンボル』タブで設定した内容については、基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。
「プロジェクト」配下のフォルダ毎または、その「フォルダ」毎に作成される「ページ」毎に個別に設定することも可能です。
※これらの情報は、IJCAD Electrical専用のデータベースとしてプロジェクト内に登録されます。
-
『線番』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 -
『形式』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 -
『接点表』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。 - 『シンボル』
「プロジェクト」、「フォルダ」、「ページ」の設定項目は共通です。
プロジェクトで設定した内容が、以降に作成するフォルダ、ページの設定へ反映されます。
フォルダ、ページでの個別の設定も可能です。
フォルダ設定画面の各種設定項目について
「フォルダ設定] タブ
フォルダの基本情報を設定します。
「名称」
フォルダ名を入力します（※OSの制限文字数以内）。
「説明」
フォルダに関する補足説明を入力します。
「線番設定」タブ
線番（ワイヤナンバリング）に関する詳細な設定を行います。
「形式設定」タブ
以下の項目に関するルールや自動取得の設定を行います。
・器具番号や線番の拾い出し
・記入に関する設定
・配線の交点ルール
・クロスリファレンスの座標取得ルール
「接点表設定」タブ
接点表を入力する際の動作や表示に関する設定を行います。
