【Electrical】 プロジェクト・フォルダ・ページ内の線番タブとは何ですか？

IJCAD Electrical にてプロジェクトマネージャーの「プロジェクト設定」画面内にある「線番」タブについて説明します。

※「プロジェクト設定」、「フォルダ設定」、「ページ設定」の設定項目には共通して「線番」タブが存在します。

プロジェクトで設定した内容が、基本的にフォルダ、ページの設定へ反映されます
フォルダ、ページでの個別に設定も可能です。

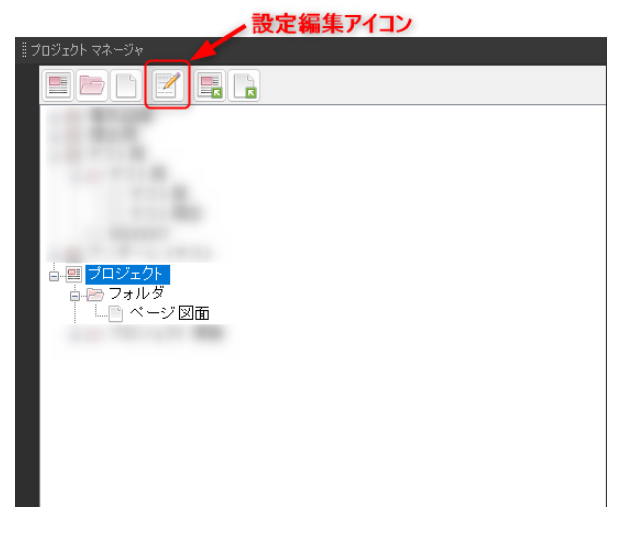

プロジェクトマネージャー内で、既存のプロジェクト、フォルダ、ページ設定のいずれかを選択後、設定編集アイコンを選択します。

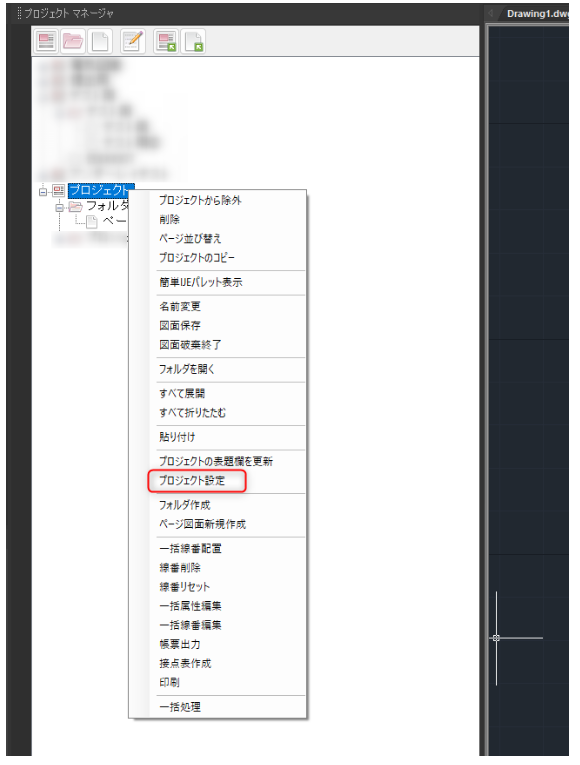

もしくは、マウス右クリック＞「プロジェクト設定」を選択します。

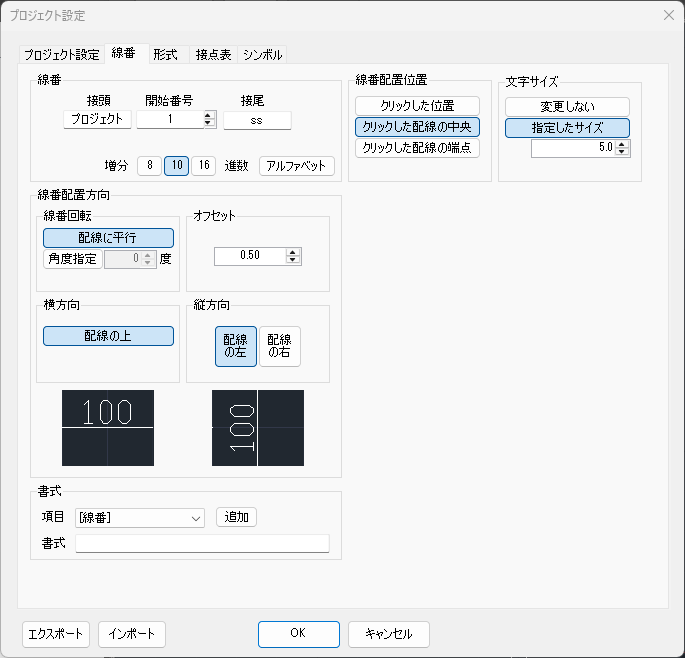

各設定画面の「線番」タブについて

[線番設定]タブ

・線番

配線番号

・接頭

前側の接頭値
入力制限：半角英数10バイト

・開始文字

増分数値のスタート値
入力制限：半角英数000001～100000

・接尾

前側の接尾値
入力制限：半角英数10バイト

・増分

・8

8進数
入力制限：1,2,3,4,5,6,7,10,11,12,13,14,15,16,17,20,21,22…

・10

10進数
入力制限：1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16,17,18,19,20…

・16

16進数
入力制限：1,2,3,4,5,6,7,8,9,a,b,c,d,e,f,1011,12,13,14,15,16,17,18,19,1a…

・線番配置位置

線番配置位置の設定



・クリックした位置

クリックした位置に配置する

・クリックした線分の中央

クリックした配線の中央に配置する

・線番配置方向

線番配置方向の設定


・線番回転

線番回転時の方向


・ワイヤーに平行

横、縦方向で回転方向

・オフセット

線番配置時の挿入基点の配線からの位置

・横方向

横方向で配置位置


・配線の上

配線の上側

・縦方向

縦方向で配置位置


・配線の左

配線の左側

・配線の右

配線の右側
