対象製品： IJCAD Electrical
💡 この記事のポイント
- IJCAD Electrical では線番に引き出し線をつける機能はありません。
- 手動で補助線分を作図する必要があります。
IJCAD Electrical では、線番に引き出し線をつける機能およびコマンドが搭載されておりません。
対応策として、以下方法にて補助線分を作図いただくようにお願いします。
手順
- 線番配置(INSERTSENBAN)コマンドを実行します。
線番配置(INSERTSENBAN)コマンド：「IJE」タブ→「配線」→「線番配置」

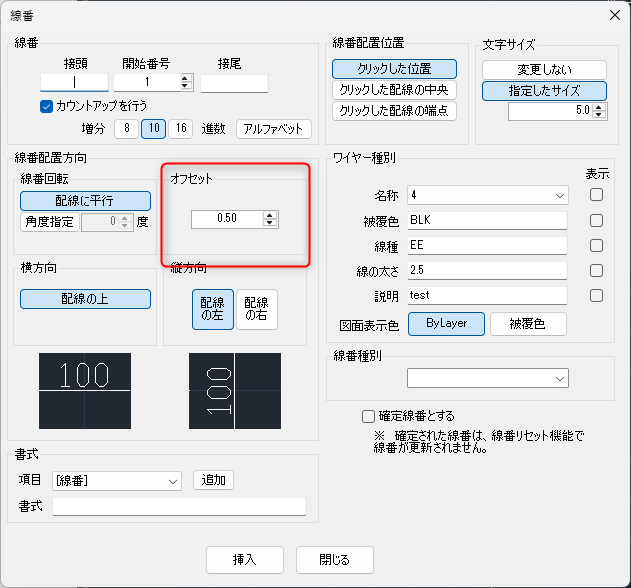

- 『線番配置』コマンド実行時に、オフセット値で、距離を設定してください。
- 配置後の線番と配線の間に補助的に線分を作成してください。
