作図時には、同一配線上への入力チェックは、行っていますが、値の重複チェックは行いません。
図面単位ではなく、プロジェクト単位で、プロジェクトマネージャで、「整合性チェック」から行います。
『プロジェクトマネージャ』→『プロジェクト』→『整合性チェック』を選択します。

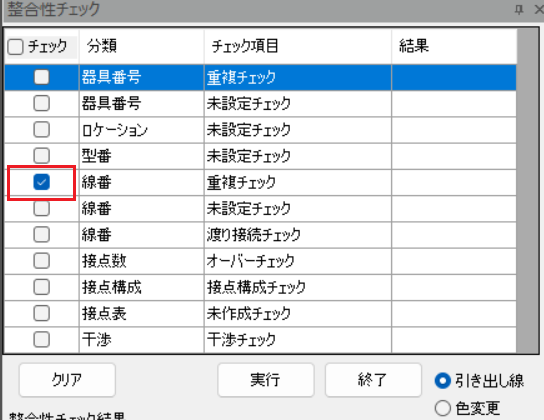

- 分類：線番、チェック項目：重複チェックにチェックして実行します。
（通常は、初期値は、全項目にチェックがつきます。）
- 完了すると結果に「適合箇所あり」と赤文字表示になります。
- 結果表示：表示を選択します。
チェック後のリストが表示されます。
- 確認したい線番の行をWクリックすると、対象のページは開き、対象の線番が拡大表示され、確認できます。
同一配線上は、重複対象にはなりません。
- 以下のように、異なる配線上に入力されているとチェックされます。
