対象製品： IJCAD Electrical
💡 この記事のポイント
- IJCAD Electrical の「ワイヤー種別」画面で、独自のワイヤー名称を登録する方法について説明します。
IJCAD Electrical では、ワイヤー種別(CREATEWIREDEFINITION)コマンドにて、ワイヤー種別を登録するコマンドがあります。
この記事ではワイヤー種別登録時に、「ワイヤー種別」画面にて任意の名称を登録する方法を説明します。
ワイヤー種別(CREATEWIREDEFINITION)コマンド：「IJE Config」タブ→「作成」パネル→「ワイヤー種別」
手順
- ワイヤー種別(CREATEWIREDEFINITION)コマンドを実行します。

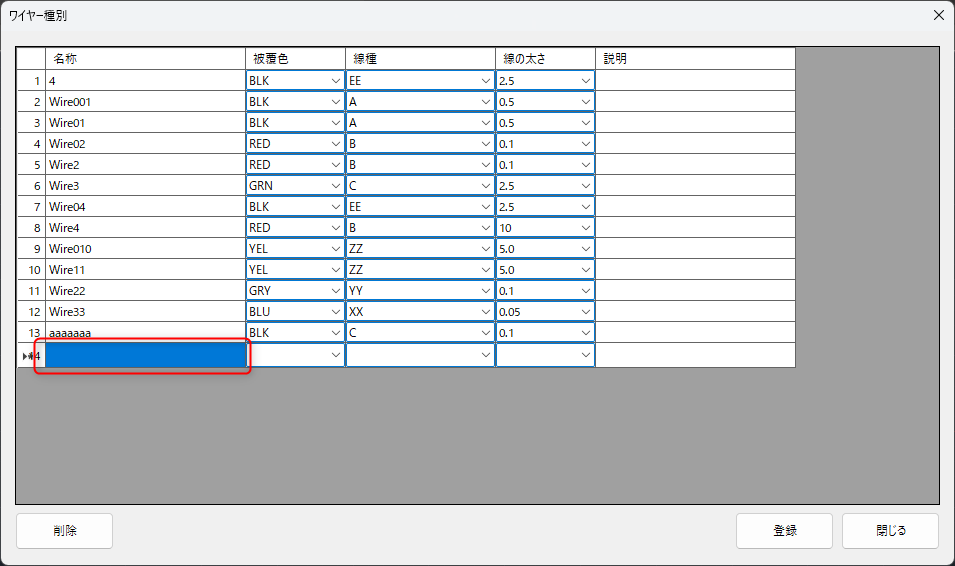

- 「ワイヤー種別」画面が表示されます。
「名称」欄に任意の名称を記入し、その他の項目をリストから選択します。
※こちらの内容は、IJE_Master.sqlite3 のM_WireSytleListテーブルを読込み画面に表示されています。
［登録］ボタンで、IJE_Master.sqlite3 のM_WireSytleListテーブルに登録され、反映されます。
→登録後に、再度コマンド実行することで反映されていることを確認できます。
- ワイヤ種別 画面
- 名称
ワイヤー名称
- 被覆色
ワイヤー色
- 線種
ワイヤーの線種情報
- 線の太さ
ワイヤーの太さ
- 説明
必要であれは、説明を記入してください。
- 登録
登録を実行します。
- キャンセル
中止します。
