【Electrical】接点表作成用の表図形を入力する場所はどこですか？

IJCAD Electrical にて、接点表の表図形(接点表の挿入基点の距離等)は、プロジェクトまたは、フォルダ、ページの各設定にある「接点表」タブで行います。

『線番』、『形式』、『接点表』、『シンボル』タブで設定した内容については、基本的に「プロジェクト」で設定した内容が、同「プロジェクト」以下の階層に「フォルダ」、「ページ」を作成した場合に、設定内容が共通して反映されます。

「プロジェクト」配下のフォルダ毎または、その「フォルダ」毎に作成される「ページ」毎に個別に設定することも可能です。

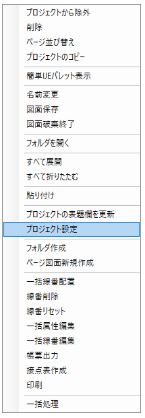

「IJE」タブ→「管理」→「プロジェクトマネージャー」クリック後、プロジェクト名、フォルダ名、ページ名のいずれかを右クリックし、各種設定を選択します。
または、プロジェクトマネージャー上部の設定編集アイコンを選択します。

開かれたダイアログにて［接点表］タブをクリックすると以下のような画面が開かれます。

［接点表］タブ内のコイル～接点　挿入基点　の距離　X、Y　で、コイルの挿入基点から、接点表の挿入基点の距離を設定します。
