対象製品： IJCAD Electrical
💡 この記事のポイント
- IJCAD Electrical にて、プロジェクトマネージャーの一覧表図面単位またはフォルダ単位、プロジェクト単位で接点表の一括配置を行う方法を説明します。
IJCAD Electrical にて、プロジェクト内の各ページに一括で接点表を配置する方法を説明します。
プロジェクトマネージャーの一覧表図面単位またはフォルダ単位、プロジェクト単位で接点表の一括配置が可能です。
手順

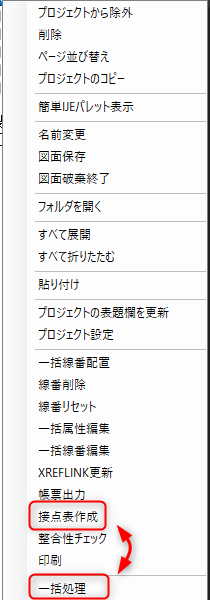

- プロジェクトまたは、フォルダもしくは任意にページを選択＞右クリックして表示されたメニューから「接点表作成」を選択します。
※プロジェクトを選択して、マウスを右クリックして表示されたメニューの一括処理からも実行できます。

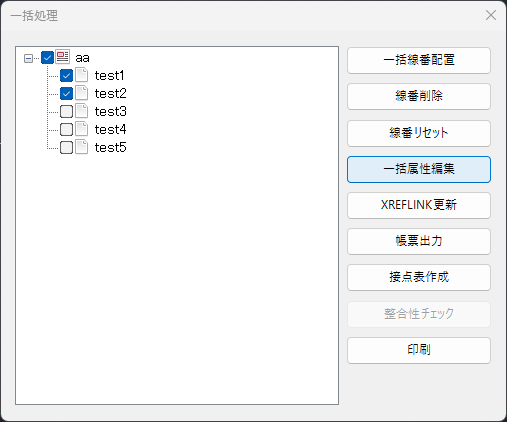

▪一括処理画面
以下のように、右側のコイルシンボルの接点表は未入力。
- 処理終了後、以下のようなメッセージが表示されます。
- 対象ページを開き確認します。
対応した型式用の接点表図形が、入力されます。
