【Electrical】接点表作成で、十字型などの表図形以外のリファレンス表示はできませんか？

接点表を十字型に編集して、必要な属性を割り当て、コイルで使用する「型式」名と同名のdwgファイルを準備頂ければ可能です。

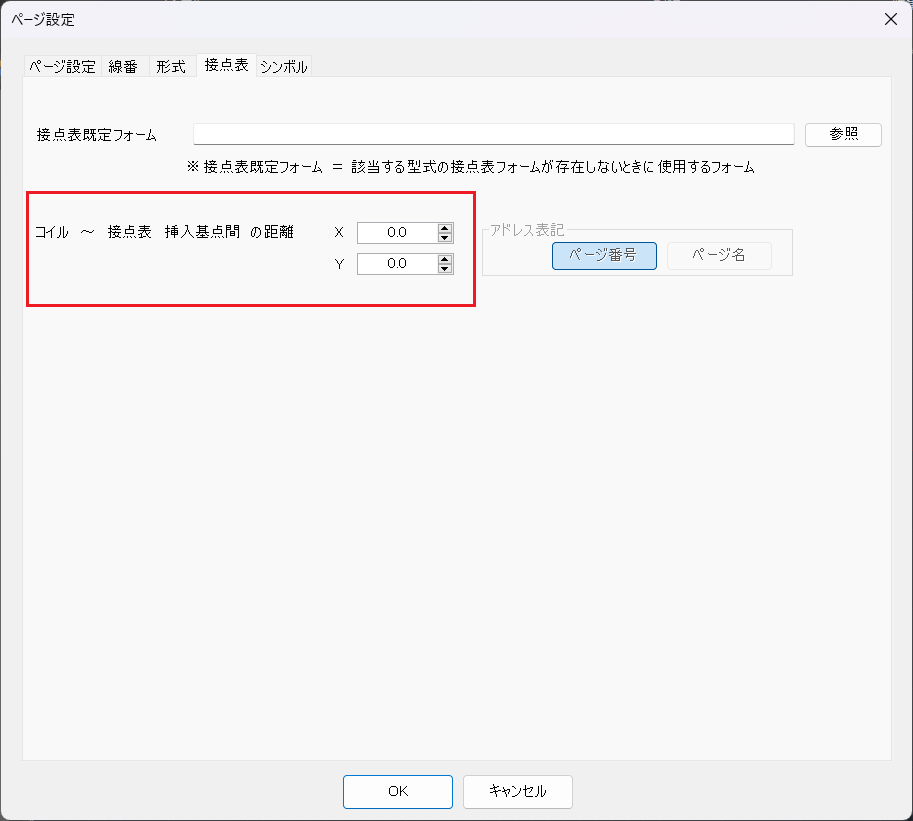

コイル～接点表　挿入基点間　の距離もご調整ください。
