対象製品 ：IJCAD Arch / Arch+
画層コントロールコマンドで追加される画層の名前はデフォルトではローマ字表記になっています。
画層名を変更したい場合は以下の手順で可能です。
変更方法
- リボンメニューの「建築」タブ＞「プロパティ」パネルより、ULAYER [ユーザ画層設定]コマンドを実行します。

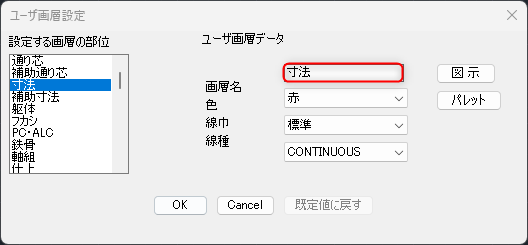

- 「設定する画層の部位」から変更したい画層をクリックします。
- 「画層名」を任意の名前に変更し[ OK ]をクリックします。

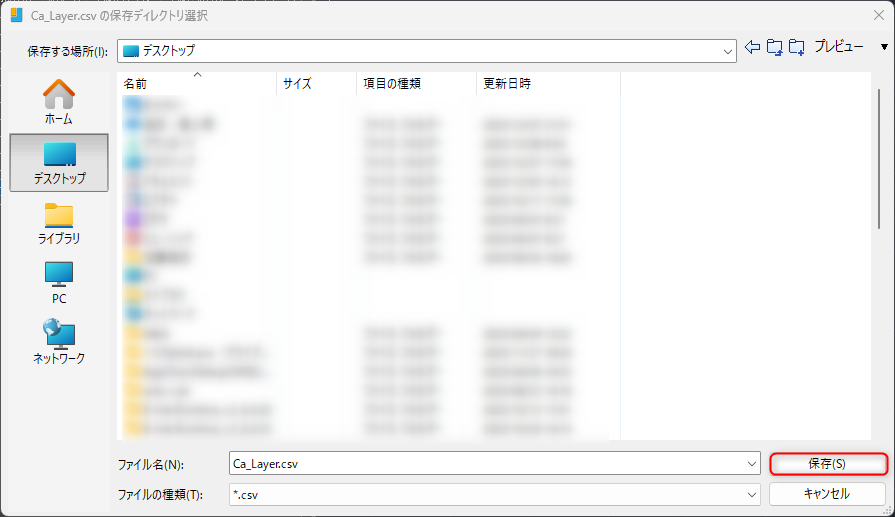

※今回は「DIM」から「寸法」に変更しました。 - CSVファイルをデスクトップなどに保存します。

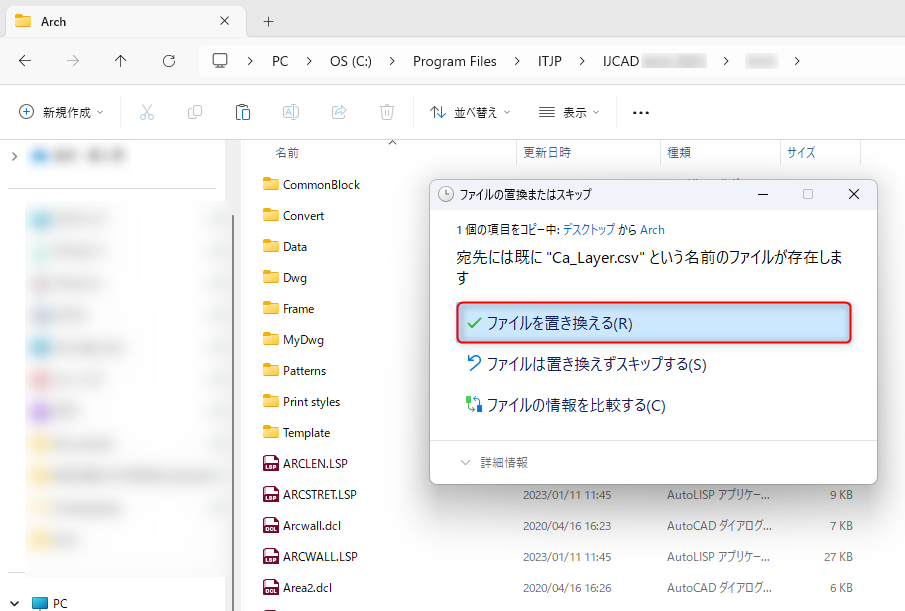

- 手順 4で保存したCSVファイルを以下のパスに上書き保存します。
Archの場合：C:\ユーザー\AppData\Roaming\IntelliJapan\IJCAD Arch\年\ja-JP\Support\Arch Arch＋の場合：C:\ユーザー\AppData\Roaming\IntelliJapan\IJCAD Arch PLUS\年\ja-JP\Support\Arch

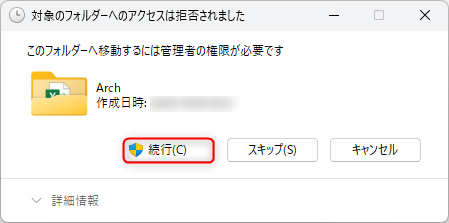

※手順 4の段階で上記のパスには保存しないでください。 - [ 続行 ]をクリックします。

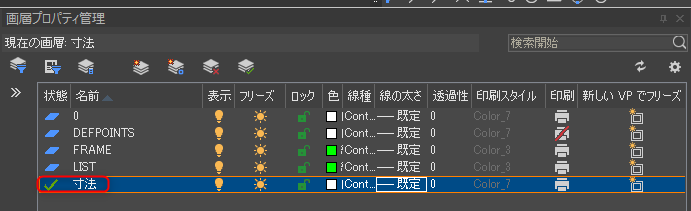

- 画層コントロールコマンドから画層を追加すると、手順3で変更した画層名の画層が追加されます。
