【Arch】図形の周囲に輪郭線を作成することはできますか？

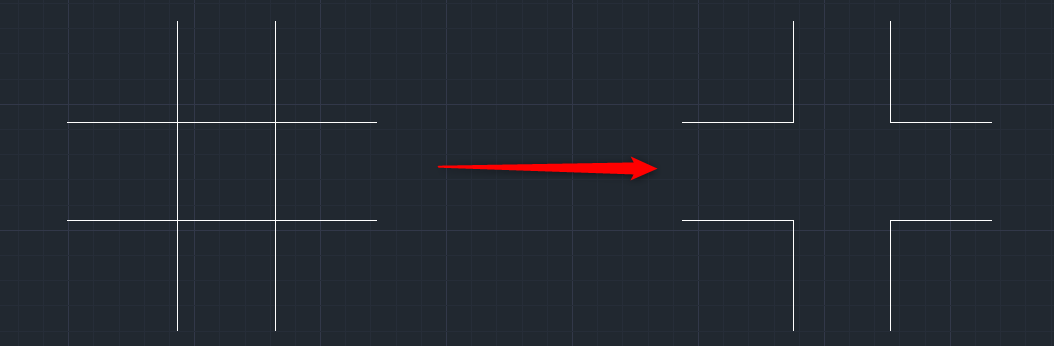

IJCAD Arch/ Arch+には、交差した線の不要な部分を消去して外郭の状態にする包絡処理機能が搭載されています。

参考記事

• 【Arch】 包絡処理は出来ますか？

また、図形の周囲に輪郭線を作成したい場合は、汎用CAD機能の境界線(BOUNDARY)コマンドを使用し以下の手順を行います。

手順

1. 取り出したい輪郭線の周りを円や四角で囲みます。

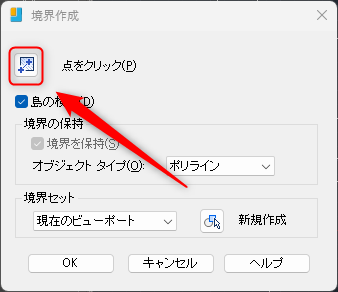

2. 境界線(BOUNDARY)コマンドを実行し、「点をクリック」をクリックします。

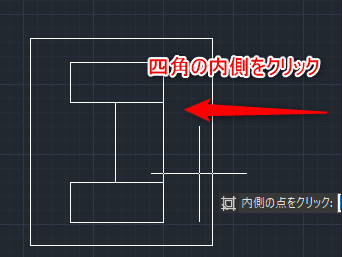

3. 手順１で作成した図形の内側をクリックします。

4. キーボードの ENTER キーを押下します。

5. 手順①で作成した図形と、元々あった図形を削除します。

6. 輪郭線が完成します。
