NAVVCUBE[ナビゲーションツール] (コマンド) |
||
グレード：
| PRO | ： | ○ | STD | ： | ○ | LT | ： | ○ |
アクセス方法：
| リボン | ： | [表示] > [ツール] > [Navicubeを表示] |
| ツール | ： | － |
| メニュー | ： | [表示] > [表示設定] > [Navicubeを表示] |
| コマンド | ： | NAVVCUBE |
概要：
2Dモデル空間または 3D表示スタイルでの作業領域で表示されるナビゲーションツールです。
現在の視線方向を示します。
Navicube ツール上でドラッグやクリックで、視線方向が回転します。
右クリックオプションでNavicube ツールの外観の設定やビューのホーム設定ができます。
ダイアログ：

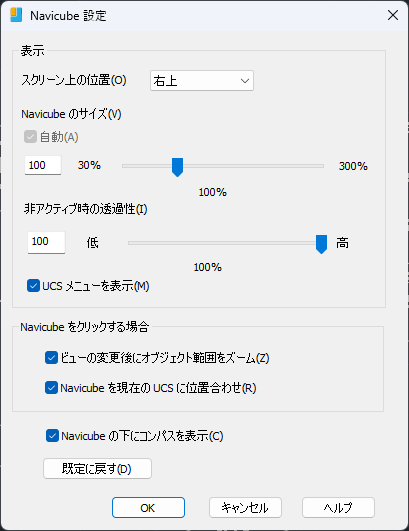

Navicube設定 ダイアログ
表示
Navicube ツールの外観の設定をします。
⇒ スクリーン上の位置
Navicube ツールの表示位置をコントロールします。
⇒ Navicubeのサイズ
Navicube ツールのサイズをコントロールします。
⇒ 非アクティブ時の透過性
Navicube ツールの透過性をコントロールします。
⇒ UCSメニューを表示
UCS、WCSのメニューアイコンの表示・非表示をコントロールします。
Navicubeをクリックする場合
Navicube ツール上をクリックしたときの挙動の設定
⇒ビューの変更後にオブジェクト範囲ズーム
Navicube ビューの変更後に、現在のビューポートいっぱいにモデルを表示するかどうかを指定します。
⇒Navicubeを現在のUCSに位置合わせ
Navicube ツールが現在のUCSとWCSのどちらを反映するかをコントロールします。
ダイアログ コントロール
⇒Navicubeの下にコンパスを表示
Navicube ツールの下に羅針盤を表示するかどうかをコントロールします。
