印刷時に文字や記号が潰れてしまう場合の対処法

更新 : 2018-10-11 00:48:44 UTC

対象製品 : IJCAD 2014 以降

印刷の際に文字や記号が潰れてしまう場合には、出力時に、以下のどちらかをお試しください。

・用紙サイズの拡大
・解像度の変更

解像度の変更は、下記の手順を参考にしてください。
※ご利用のプリンタによって、手順が異なる場合があります。



解像度の変更の手順

  1. コマンドラインに「_PLOT」と入力します。
  2. [ 印刷 ]ダイアログの「 プリンタ/プロッタ 」に、「 DWG to PDF.pc3 」をセットします。
  3. 手順2の右側にある、[ プロパティ ]ボタンを押します。

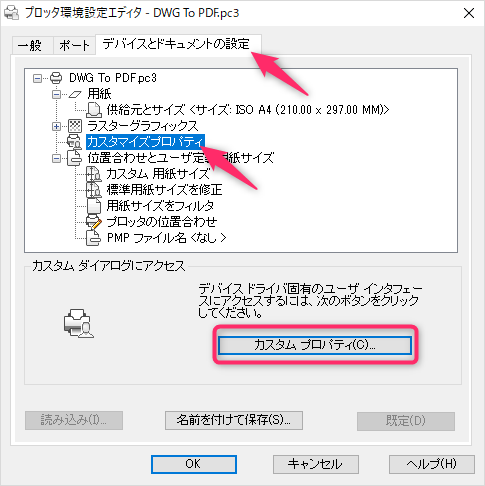

  4. [ プロッタ環境設定エディタ ]ダイアログの、[ デバイスとドキュメントの設定 ]タブをクリックします。
  5. ツリーの中から[ カスタマイズプロパティ ]を選択し、[ カスタム プロパティ(C) ]ボタンを押します。

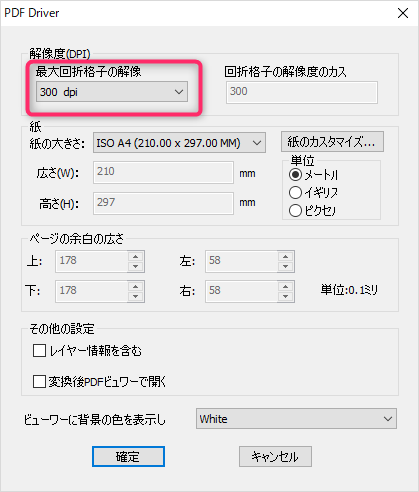

  6. [ PDF Driver ]ダイアログの中にある、
    「 解像度(DPI) 」>「 最大回折格子の解像度 」の値を現在よりも大きな値に設定します。2018-09-12_14h38_18.png
  7. [確定]や[OK]ボタンで全てのダイアログを閉じます。


解像度の値を大きくするほど綺麗になりますが、メモリが不足する可能性がありますので、微調整をお願いします。
