対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- 座標寸法(累進寸法)を作図する方法を案内します。
- 座標寸法(累進寸法)は、複数の寸法(GMAUTODIM)コマンドで作図します。
座標寸法(累進寸法)は、複数の寸法(GMAUTODIM)コマンドで作成が可能です。
以下の手順で作成します。
１．複数の寸法(GMAUTODIM)コマンド実行します。

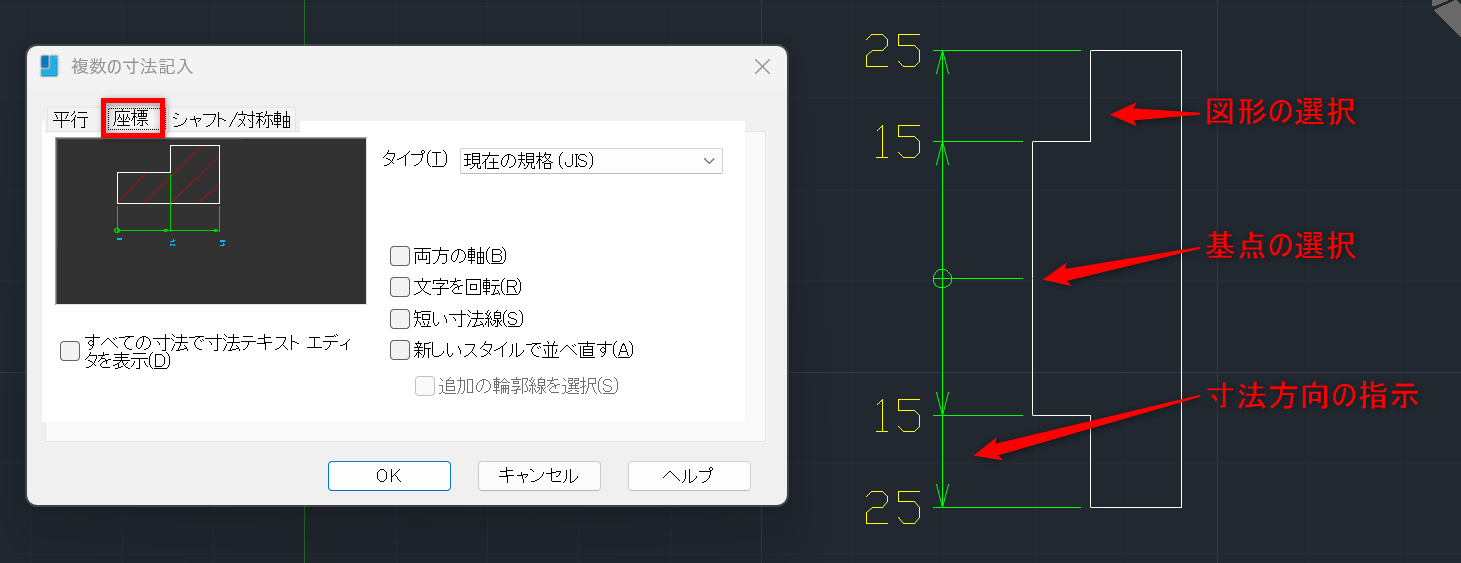

２．複数の寸法記入ダイアログで、「座標タブ」をクリックします。
３．タイプやその他のオプションを選択して、「OK」をクリックします。
４．図形を選択します。
５．計測の基点となる点をクリックします。
６．寸法を作成する方向をクリックします。
