Mechanical ストラクチャが含まれている図面を開けない場合の対処法

更新 : 2018-10-24 00:16:46 UTC

対象製品:IJCAD Mechanical 製品



 IJCAD Mechanical 製品にて、Mechanicalストラクチャが含まれる図面を開こうとすると

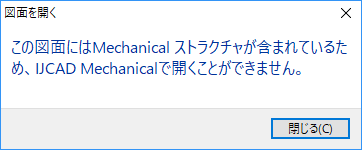

以下のメッセージが表示されます。

その場合、IJCAD Mechanical 2018 のシステム変数を変更することで 図面を開くことが可能です。
ただし、ストラクチャを含む図面を扱うことについて、 IJCADでは動作保証を行なっておりません。
そのため、図面を作成したソフトとは異なる動作をする可能性があることを
ご了承ください。


<手順>
1...IJCAD Mechanical にて新規図面を開く(QNEW コマンド)
2...コマンドラインに 「GMSCTRL」と入力しEnterキー押下
3...「1」または「0」を入力しEnterキー押下



参考:システム変数値
     0: Mechanical ストラクチャの含まれる図面を開く。
     1: Mechanical ストラクチャの含まれる図面を開いた時に、警告ダイアログを表示する。
   2: Mechanical ストラクチャの含まれる図面を開けないようにする。(デフォルトはこの値です)





尚、Autocad Mechanicalをお持ちの場合に限り、以下方法にてストラクチャを削除することが可能です。


<手順>
1...Autocad Mechanical で新規図面とストラクチャが含まれる図面を開く。
2...新規図面の方で「Mechanicalストラクチャ」機能をOFFにする。
3...ストラクチャが含まれる図面にて全オブジェクトをコピーし、新規図面にペーストする。
4...新規図面の方を保存してIJCAD Mechanical で開く。
