対応する図面形式について - IJCAD Mechanical

更新 : 2019-06-29 03:04:39 UTC

対象製品:IJCAD Mechanical



IJCAD Mechanical 2013 から IJCAD Mechanical 2017 でサポートされている AutoCAD Mechanical 図面の形式は、「AutoCAD Mechanical 2013図面」のみとなっています。

IJCAD Mechanical 2018 以降では、「AutoCAD Mechanical 2013図面」に加えて、「AutoCAD Mechanical 2015 図面」も対応しています。

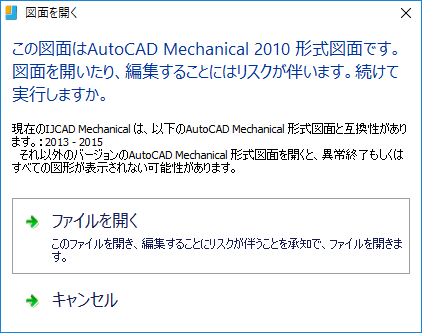

既定では対応形式以外の図面を開いた場合に、以下のような警告メッセージが表示されます。





警告メッセージが出ても、「ファイルを開く」を選択することで、図面を開くことは可能です。
ただし、その場合は互換性が保たれない可能性があります。

なお、IJCAD Mechanical にて AutoCAD Mechanical 2014 形式の図面を開いたとき、仕様上、
警告メッセージは表示されませんが、
AutoCAD Mechanical 2014 形式の図面はサポート対象外となります。



■警告メッセージの表示は、以下のシステム変数を設定することで制御が可能です■

・GMVCTRL
(指定した形式以外のAutoCAD Mechanical 図面を開く時に、図面を開くかどうかを制御)

0: 形式に関わらず、図面を開く。
1: 設定している形式以外の図面を開いた時に、警告ダイアログを表示する。
2: 設定している形式以外の図面を開けないようにする。
