図面テンプレートを作成する方法

更新 : 2019-05-13 08:30:46 UTC

対象製品:IJCAD 製品
IJCAD Mechanical 製品でテンプレートを作成する場合はこちらをご覧ください



新しく図面を作成する際に、いつも決まった設定を利用する場合、テンプレートを作成しておくと便利です。



テンプレートの作成方法

  1. IJCAD を起動し、「NEW」コマンドを実行してください。
  2. 「テンプレートを選択」ダイアログより、任意のファイルを選択してください。
  3. 任意の設定を行います。

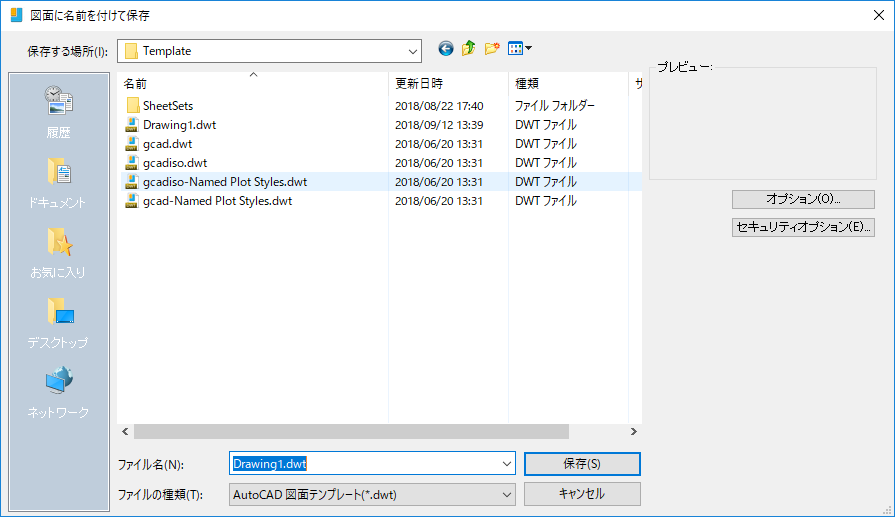

  4. 名前を付けて保存(「SAVEAS」コマンド)を実行してください。
  5. ダイアログ下方の「ファイルの種類(T):」項目を「AutoCAD 図面テンプレート(*.dwt)」へ変更してください。
  6. 「ファイル名(N):」へ任意の名前を設定して、[保存]をクリックしください。




作成したテンプレートファイルは、「NEW」コマンドの実行により、使用可能です。
