対象製品： IJCAD Electrical
💡 この記事のポイント
- フリーシンボル（矩形）を作成する方法について説明します。
- フリーシンボル(FREESYMBOLRECT)コマンドにてフリーシンボルの作成が可能です。
- フリーシンボルはシンボルファイルとして保存されないため、図面内で複数回使用しないシンボルの場合に使用します。
IJCAD Electrical にて、フリーシンボルを作成する方法を説明します。
フリーシンボルはフリーシンボル(FREESYMBOLRECT)コマンドを使用して作成します。
フリーシンボル(FREESYMBOLRECT)コマンド：「IJE」タブ＞「シンボル」パネル＞「フリーシンボル(短形)」
フリーシンボルは（矩形）は2点指示でシンボルの作図を行います。
通常のシンボル作成方法と異なり、フリーシンボルはシンボルファイルとして保存されません。
図面内で複数回使用しないシンボルの場合にお使いいただけます。
手順
- フリーシンボル(FREESYMBOLRECT)コマンドを実行します。
- フリーシンボルの1点目を指定します。
- フリーシンボルの対角点を指定します。
- フリーシンボルの基点を指定します。

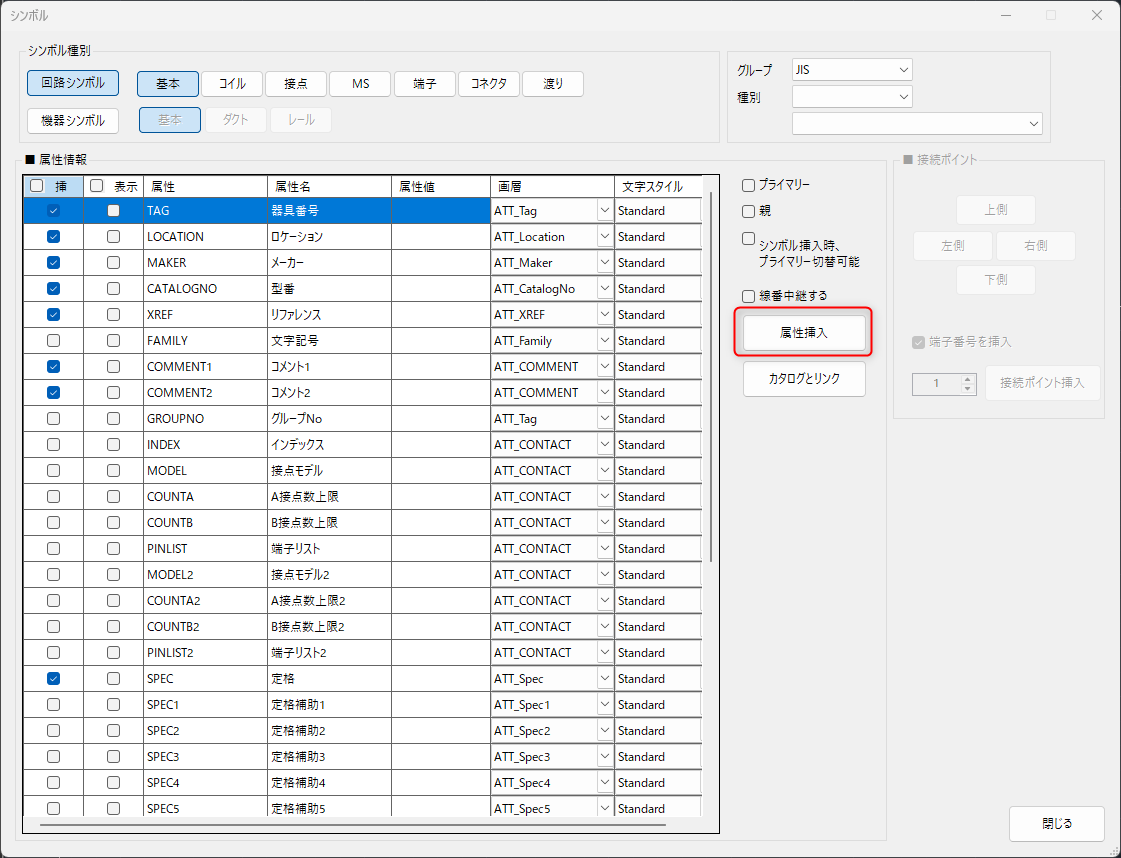

シンボルダイアログで任意の属性を指定し、「属性挿入」をクリックします。
- 挿入する属性の位置を指定し、属性を挿入し終えたら終了を押します。
- フリーシンボルが作成されました。
