【Electrical】端子台情報を一括で編集する方法

IJCAD Electrical にて、端子台情報を一括で編集する方法を説明します。

端子台情報設定(SETTERMINALBLOCK)コマンドを使用することで、一括編集が可能です。

端子台情報設定(SETTERMINALBLOCK)コマンド：「IJE」タブ→「シンボル」パネル→「端子台情報設定」

手順

1. 端子台情報設定(SETTERMINALBLOCK)コマンドを実行します。
2. 端子台番号を1つ選択し、OKを押します。
3. 同じ端子番号の開始番号に当たる1つ目の端子シンボルをクリックすると設定した開始番号が記入されます。
   2つ目以降をクリックすると順次繰り上げながら記入していきます。



4. OKを押すと、ダイアログの内容で一括処理されます。

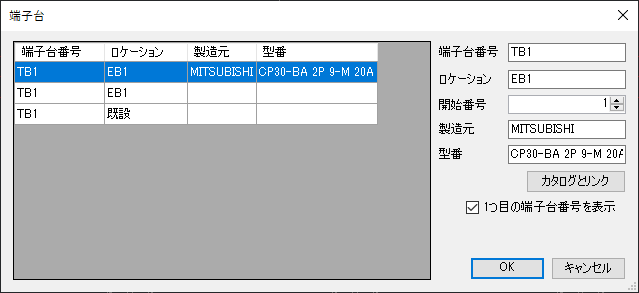

• 端子台ダイアログ
  ① 端子台番号

端子台の番号を指定します。

端子台番号は開始番号が初めのシンボルのみに表示されます。

• ② ロケーション

端子にロケーションが設定されている場合、表示されます。

• ③ 開始番号

端子の開始番号を選択します。

• ④製造元

端子に製造元が記述されていた場合、表示されます。

• ⑤型番

端子に型番が記述されていた場合、表示されます。

• ⑥カタログとリンク

カタログダイアログが表示されます。

製造元と型番をカタログ情報とリンクさせます。

• ⑦一つ目の端子台番号を表示

チェックを入れると開始番号1番の端子に端子台番号が表示されます。
