対象製品： IJCAD Mechanical/IJCAD Mechanical＋
💡 この記事のポイント
- 面取りを行った際に自動で面取り寸法を記入する方法を案内します。
- 自動で面取り寸法を記入するには、面取り(GMCHAM2D)コマンドのオプションから設定を変更します。
面取り(GMCHAM2D)コマンドを実行した際に自動で面取り寸法を記入するには、オプションから設定を変更します。以下の手順で変更します。
１．面取り(GMCHAM2D)コマンドを実行します。
２．「セットアップ(S)」オプションを実行します。

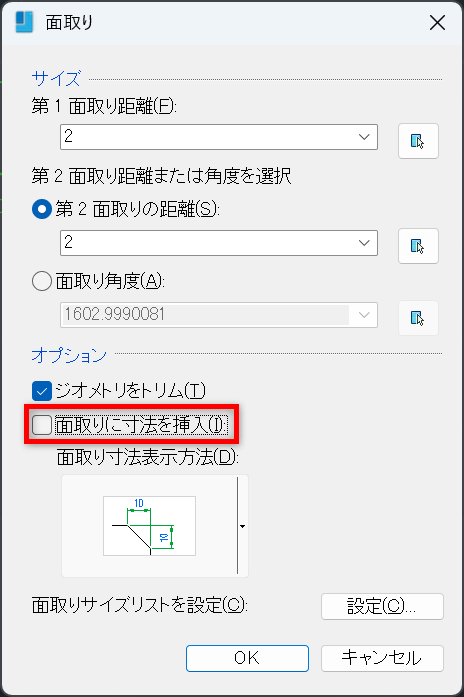

３．「面取りに寸法を挿入(I)」にチェックをいれ「OK」をクリックします。
（必要に応じて「面取り寸法の表示方法」も変更します。）
上記で設定が完了します。
次回より面取り(GMCHAM2D)コマンドを実行すると、設定された内容の面取り寸法が自動で記入されます。
