AIDIMSTYLE [寸法スタイルを適用] (コマンド) |
||
グレード：
| PRO | ： | ○ | STD | ： | ○ | LT | ： | ○ |
アクセス方法：
| リボン | ： | － |
| ツール | ： | － |
| メニュー | ： | － |
| コマンド | ： | AIDIMSTYLE |
概要：
登録されている寸法スタイルを、指定した寸法に素早く適用させることができます。
寸法スタイルの登録の順番に従って「1、2、3…」として指示することができます。

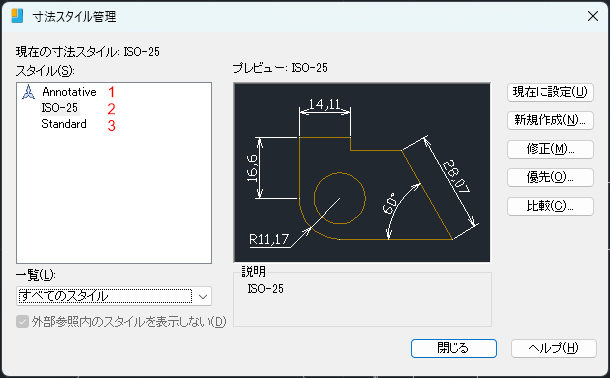

※下図のダイアログはDIMSTYLEコマンドで表示された「寸法スタイル管理」ダイアログです。
こちらの例だと上から「1、2、3」となります。
オプション：
寸法スタイルを適用する
オプションを入力 [1/2/3/4/5/6/Other(O)/Save(S)]:
⇒ 1/2/3/4/5/6/
適用したい寸法スタイルを指示します。
⇒ オブジェクトを選択:
寸法スタイルの適用先となる寸法を選択します。
⇒ Other(O)
リスト内より適用したい寸法スタイルを指示することができます。
⇒ オブジェクトを選択:
寸法スタイルの適用先となる寸法を選択します。
⇒ Save(S)
図面上の寸法の設定内容を、既存の寸法スタイルに上書きします。
⇒ オブジェクトを選択:
上書きの対象となる寸法を選択します。
