ダイアログ：

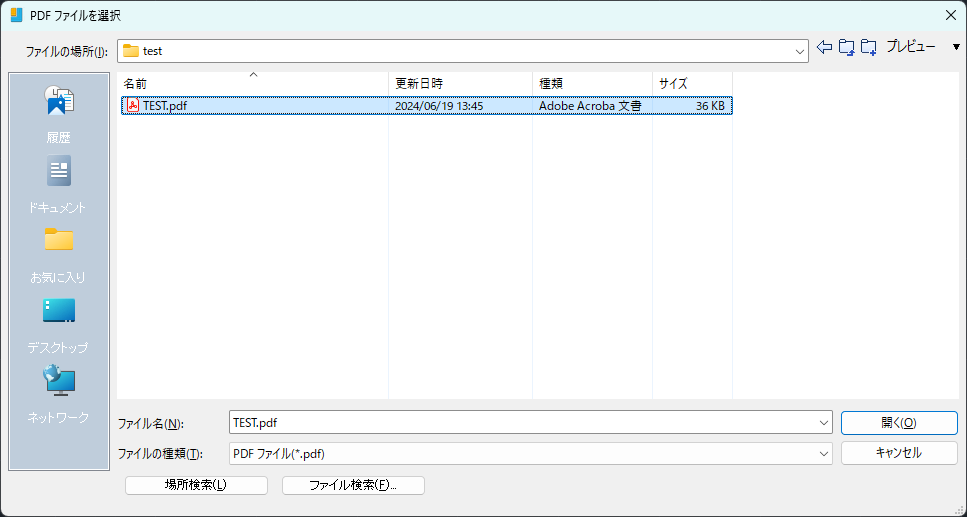

PDFファイルを選択 ダイアログ

読み込みたいPDFファイルを指定します。

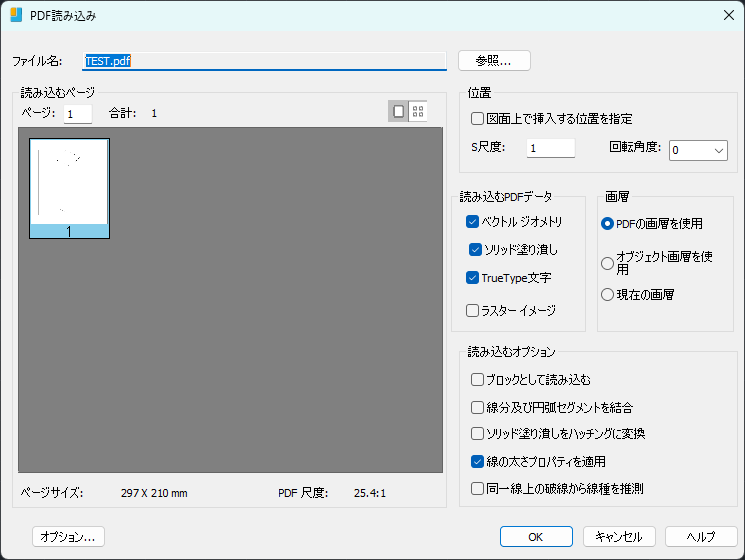

PDF読み込み ダイアログ

読み込みに関する設定を行います。

ダイアログコントロール

⇒ ファイル名

PDFファイルを選択ダイアログで選択したファイル名が表示されます。

⇒ 参照

PDFファイルを選択ダイアログが開き、他のPDFファイルを選択できます。

⇒ 読み込むページ

PDFファイルの読み込むページを指定します。読み込むことができるのは、一度に1つのページです。

サムネイルプレビュー上でクリックしてページを指定するか、ページ番号を入力して指定することも可能です。

サムネイルプレビューボタンで、１ページ表示・複数ページ表示を切り替えることができます。

⇒ オプション

OPTIONSコマンドのオプションダイアログが開きます。

位置

⇒ 図面上で挿入する位置を指定

このオプションをオンにすると、ダイアログを閉じた後に任意の挿入位置を指定することができます。

⇒ 尺度

読み込むオブジェクトに、他の読み込み尺度係数を指定することができます。

⇒ 回転角度

読み込むオブジェクトの角度を指定することができます。

読み込むPDFデータ

PDFファイルから読み込むデータを選択します。

⇒ ベクトルジオメトリ

PDFファイルのジオメトリデータをポリライン、2D塗り潰しまたはソリッド塗り潰しハッチングとして読み込みます。

⇒ ソリッド塗り潰し

すべての塗り潰し領域が含まれます。

⇒ TrueType文字

TrueTypeフォントを使用した文字オブジェクトを読み込みます。

⇒ ラスターイメージ

PDFファイル内のラスターイメージをPNGファイルとして保存し、現在の図面にアタッチすることで読み込みます。読み込んだラスターイメージのPNGファイルのパスは、システム変数 PDFIMPORTIMAGEPATH によってコントロールされます。

画層

読み込んだオブジェクトを割り当てる画層を選択します。いずれか１つを選択します。

⇒ PDFの画層を使用

PDFに設定されている画層を元に新たに画層を作成し、それらを読み込んだオブジェクトに適用します。PDFファイルから画層が作成できなかった場合は、代わりにオブジェクト画層が作成されます。

⇒ オブジェクト画層を使用

オブジェクトごとの画層を作成してそれぞれに読み込みます。

⇒ 現在の画層

すべてのオブジェクトを現在の画層に読み込みます。

読み込むオプション

読み込んだオブジェクトをどのように処理するかを選択します。

⇒ ブロックとして読み込む

読み込んだオブジェクトを個別のオブジェクトではなくブロックとして読み込みます。

⇒ 線分及び円弧セグメントを結合

可能な場合に、隣り合ったセグメントをポリラインとして結合します。

⇒ ソリッド塗り潰しをハッチングに変換

2D塗り潰しオブジェクトをソリッド塗り潰しハッチングに変換します。

⇒ 線の太さプロパティを適用

このオプションをオンにすると、読み込んだオブジェクトの線の太さプロパティを保持します。

⇒ 同一線上の破線から線種を推測

短い同一直線状のセグメントのセットを１つのポリラインセグメントに結合します。
