DIMEX [寸法スタイル書き出し] (コマンド) |
||
グレード：
| PRO | ： | ○ | STD | ： | ○ | LT | ： | × |
アクセス方法：
| リボン | ： | [拡張ツール] > [寸法] > [寸法スタイル書き出し] |
| ツール | ： | － |
| メニュー | ： | [拡張ツール] > [寸法スタイル] > [寸法スタイル書き出し] |
| コマンド | ： | DIMEX |
概要：
名前の付いた寸法スタイルとその設定を外部ファイル（.dim）に書き出すことができます。
ダイアログ：

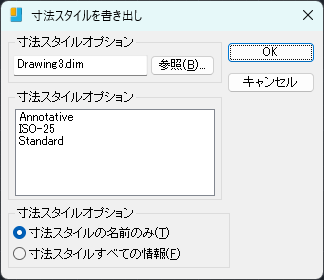

寸法スタイルを書き出しダイアログ
寸法スタイルオプション
ファイル名
参照ボタンで選択したファイル名が表示されます。
参照
出力ファイルダイアログが表示されます。書き出すファイルの保存場所とファイル名を指定できます。
一覧
現在の図面にある寸法スタイルが表示されます。
一覧で選択したスタイルがファイルに出力されます。
寸法スタイルの名前のみ
名前のみを書き出します。
寸法スタイルすべての情報
すべての情報を書き出します。
