対象製品： IJCAD Civil
💡 この記事のポイント
- IJCAD Civilでは、三斜図形から作成するGRAREA、ヘロン図形を用いるHRAREA、ポリラインから算出するZHAREAの3つの面積表作成コマンドが用意されています。
- いずれのコマンドも、作成した面積表をCAD図面内に直接挿入するか、Excelファイルとして外部出力するかを自由に選択できます。
IJCAD Civilには面積表を作成するコマンドが用意されています。
面積表を作成するコマンド及び使用方法を紹介します。

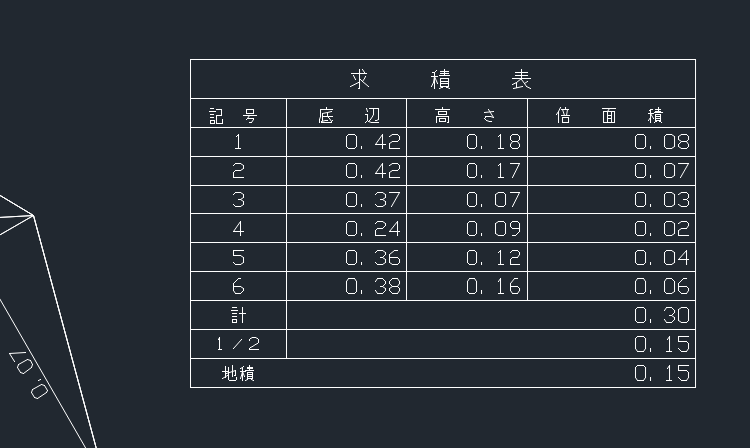

面積表「GRAREA」
三斜図形をもとに敷地面積表を自動作成します。
- 面積表(GRAREA)コマンドを起動します。
- 敷地面積表をIJCAD内に挿入するのか、Excelへ書き出すかを選択します。
- 手順２でExcelを選択すると「敷地面積 Excelフォーマット」ダイアログが表示されます。
カラム幅、位置を設定します。 - 三斜図形を選択します。
- IJCADへ挿入する場合は、面積表の挿入する位置を指定します。
- Excelへ書き出す場合は、「Excelデータファイルを指定」ダイアログで、ファイルの保存場所、名前を指定します。
ヘロン面積表「HRAREA」
ヘロン図形を元にヘロン面積表を自動作成します。
- ヘロン面積表(HRAREA)コマンドを起動します。
- ヘロン面積表をIJCADへ挿入するのか、Excelへ書き出すのかを選択します。

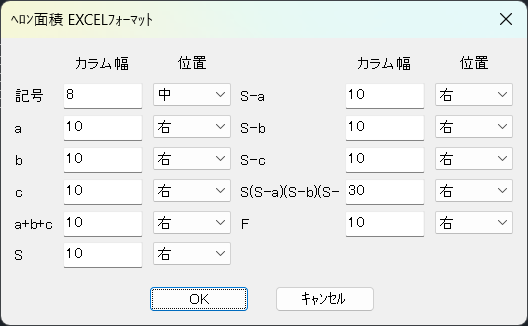

- 手順２でExcelを選択すると、「ヘロン面積 EXCELフォーマット」ダイアログでが表示されます。
カラム幅、位置の値を設定します。 - ヘロン図形を選択します。
- 手順２でIJCADを選択した場合は、ヘロン面積表の挿入する位置を指定します。
- 手順２でExcelを選択した場合は、「EXCELデータファイルを指定」ダイアログで、ファイルの保存場所、名前を指定します。

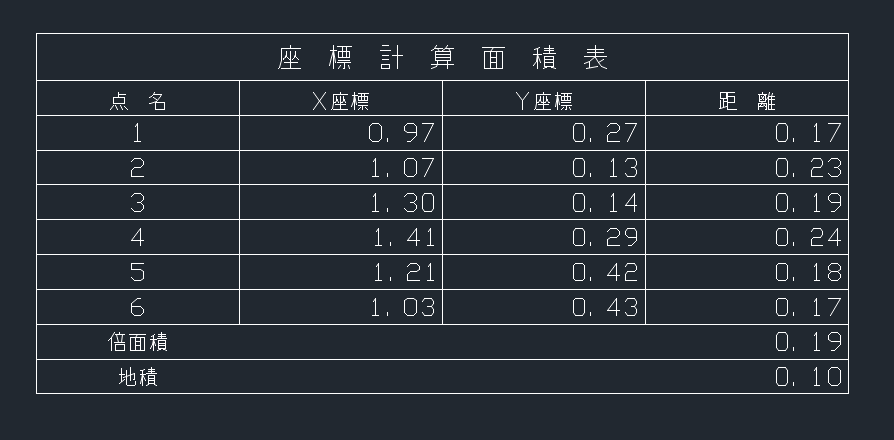

座標面積表「ZHAREA」
ポリライン図形を元に座標面積表を自動作成します。
- 座標面積表(ZHAREA)コマンドを起動します。
- 座標面積表をIJCADへ挿入するのか、Excelへ書き出すのかを選択します。
- 手順２でExcelを選択した場合は、「座標入力法面積 EXCELフォーマット」ダイアログが表示されます。カラム幅、位置を設定します。
- ポリライン図形を選択します。
- 手順２でIJCADを選択した場合は、 座標面積表の挿入する位置を指定します。
- 手順２でExcelを選択した場合は、「EXCELデータファイルを指定」ダイアログで、ファイルの保存場所、名前を指定します。
